Hogyan válasszunk csigahajtóművet: 3 tényező az áron túl

A csiga sebességváltó széles körben használják az ipari sebességváltó rendszerekben, amelyek fordulatszám-csökkentést, nyomatékátalakítást és kompakt hajtáselrendezést igényelnek. A tipikus alkalmazások közé tartoznak a tengeri berendezések, emelőgépek, színpadi emelőrendszerek, megmunkáló berendezések és automatizált gyártósorok.

Vásárláskor a csiga sebességváltó , azonban sok vásárló elköveti azt a hibát, hogy csak a kezdeti árra koncentrál. Úgy tűnik, hogy az alacsony költségű sebességváltó jobb értéket kínál, de az olyan problémák, mint a túlzott zaj, túlmelegedés, elégtelen teherbírás vagy gyakori karbantartás, növelhetik a teljes birtoklási költséget.

Tehát hogyan kell kiválasztani a megfelelőt csiga sebességváltó a felszereléséhez?

Az SGR, a csigahajtóművek fejlesztésében és gyártásában több mint 10 éves tapasztalattal rendelkező gyártó szerint a vásárlóknak három kulcsfontosságú tényezőt kell értékelniük a vásárlási döntés meghozatala előtt: az anyagokat és a gyártási folyamatokat, a tényleges működési teljesítményt, valamint a gyártó műszaki lehetőségeit és vevőszolgálatát.

01. Anyagok és gyártási folyamatok

A csigahajtóműben felhasznált anyagok és az alkatrészek gyártásához használt eljárások közvetlen hatással vannak a kopásállóságra, a teherbírásra, a sebességváltó minőségére és élettartamára.

Bár két csigahajtómű külsőleg hasonlónak tűnhet, belső alkatrészeik és gyártási szabványaik jelentősen eltérhetnek.

A csigatengely anyaga és hőkezelése

Az a csiga sebességváltó , a csigatengely és a csigakerék alkotják a magátviteli párt.

A kiváló minőségű csigatengelyek általában 20CrMnTi ötvözött acélt használnak, amely a precíziós köszörülés előtt karburizálható és hűthető. Megfelelő szabályozás mellett a karburálás és a kioltás kemény, kopásálló felületet eredményez, miközben megőrzi a keményebb magot.

A precíziós köszörülés ezután javítja a csiga fogfelületének minőségét és a geometriai pontosságot, elősegítve a csigakerékkel való simább kötést.

Ezek a folyamatok különösen fontosak a nagy terhelésekkel vagy hosszabb üzemidővel járó alkalmazásokban, ahol a kopás és az érintkezési feltételek idővel befolyásolhatják a sebességváltó teljesítményét.

Összehasonlításképpen: a kevésbé megfelelő anyagokból vagy nem megfelelő hőkezeléssel gyártott sebességváltó gyorsabb kopást, megnövekedett holtjátékot vagy romló sebességváltót tapasztalhat.

Csigakerék anyaga

Ugyanilyen fontos a csigakerék anyaga.

A nagy teljesítményű ötvözött bronzot gyakran használják csigaátviteli rendszerekben, kedvező súrlódási és kopási jellemzői miatt, ha megfelelő csigafelülettel és kenőrendszerrel párosítják.

A féregnek és a csigakeréknek együtt kell működnie, mint egy illesztett átviteli pár. Az anyagválasztás, a foggeometria, a felületkezelés, a kenés és a működési feltételek egyaránt befolyásolják az érintkező felületek teljesítményét.

Az alacsonyabb költségű alternatívák különböző anyagokat használhatnak a gyártási költségek csökkentése érdekében. Az anyagcserét azonban mindig a sebességváltó tényleges terhelése, sebessége, kenése és élettartama alapján kell értékelni.

Miért számít a gyártási pontosság?

A jó anyagok önmagukban nem garantálják a jó minőségű csigahajtóművet.

A gyártási pontosság befolyásolja a fogak érintkezését, a zajt, a rezgést, a hőmérsékletet és az erőátviteli konzisztenciát is.

A beszállítók összehasonlításakor érdeklődhet a következőkről: csigatengely anyaga és hőkezelés, csigakerék anyaga, fogmegmunkálási és köszörülési folyamatok, fogaskerekek érintkezésének és összeszerelésének ellenőrzése, kenési követelmények és minőség-ellenőrzési eljárások.

A cél nem egyszerűen az, hogy prémium anyagokból készült sebességváltót találjunk. Olyan átviteli rendszert kell találni, amelynek anyagai és gyártási folyamatai megfelelnek a tervezett alkalmazásnak.

02. Tényleges működési teljesítmény: hatékonyság, terhelhetőség és önzáró

A második tényező az, hogy a csigahajtómű hogyan működik valós üzemi körülmények között.

Három jellemző érdemel különös figyelmet: a sebességváltó hatékonysága, a terhelhetőség és az önzáró viselkedés.

Az átviteli hatékonyság és az üzemi hőmérséklet

Az átviteli hatékonyság befolyásolja, hogy mennyi bemeneti teljesítmény alakul át hasznos kimeneti teljesítménysé, és mennyi energia veszít el működés közben.

Az a worm gearbox, sliding contact between the worm and worm wheel creates friction. The actual efficiency depends on factors such as transmission geometry, gear ratio, materials, surface finish, lubrication, input speed, and operating load.

Az egyik tervezési megközelítés a csigaátvitel teljesítményének javítására a kettős burkoló csigahajtómű kialakítása.

A hagyományos hengeres csigakerékpárhoz képest a kettős burkolószerkezet nagyobb érintkezési felületet és több fog közötti kapcsolatot biztosít, ha megfelelően tervezik és gyártják. Ez segíthet a terhelés elosztásában és az átviteli teljesítmény javításában.

Az SGR kettős borítású csigahajtóművei ezt az átviteli technológiát használják az igényes ipari alkalmazások támogatására.

A sebességváltó hatásfokának értékelésekor a vásárlóknak a tervezett működési feltételeket kell figyelembe venniük, nem pedig pusztán egy általános hatékonysági adatra hagyatkozni. Figyelembe kell venni az üzemi hőmérsékletet, a kenést, a folyamatos üzemi követelményeket és a hőelvezetést is.

Az alkalmazásához nem megfelelő hőmérsékleten működő sebességváltó további értékelést igényelhet a terhelésről, az áttételről, a kenésről, a telepítésről vagy a hűtési viszonyokról.

Terhelhetőség és kimeneti nyomaték

A terhelhetőség egy másik kritikus kiválasztási tényező.

A sebességváltónak képesnek kell lennie a szükséges folyamatos nyomaték, valamint a vonatkozó csúcsterhelések és üzemi feltételek elviselésére. Ha csak a névleges motorteljesítményen alapuló modellt választ, az nem megfelelő konfigurációhoz vezethet.

Mielőtt kiválasztaná a csiga sebességváltó , ellenőrizze a szükséges kimeneti nyomatékot, a bemeneti teljesítményt és fordulatszámot, a csökkentési arányt, a folyamatos és csúcsterheléseket, a munkaciklus indítási és leállítási gyakoriságát, a környezeti hőmérsékletet, valamint a szerelési és telepítési feltételeket.

A vállalat termékinformációi szerint a nagy ipari alkalmazásokhoz az SGR csigahajtómű-kínálata 100 és 710 mm közötti középtávolságokat és akár T2 ≤ 160 000 N·m kimeneti nyomatékkapacitást tartalmaz.

Ezek a specifikációk szemléltetik a nagy teherbírású sebességváltó-megoldások választékát, de a megfelelő modellt továbbra is a tényleges működési követelményeknek megfelelően kell kiválasztani.

Emelőgépeknél, bányászati ​​berendezéseknél és egyéb igényes alkalmazásoknál a megfelelő méretezés elengedhetetlen a megbízható működéshez.

Önzáró: Fontos szempont az emelési alkalmazásoknál

Az önzáró egy másik jellemző, amelyet egyes vásárlók figyelembe vesznek a csigahajtómű kiválasztásakor.

Bizonyos csigaátviteli konfigurációkban a mechanizmus adott működési körülmények között ellenáll a hátramenetnek. Ez olyan alkalmazásokban lehet hasznos, ahol a terhelés egyébként hátrafelé hajthatja a kimenő tengelyt.

A lehetséges alkalmazások közé tartoznak a színpadi emelőrendszerek, emelőgépek és egyéb olyan mechanizmusok, ahol a fordított mozgást vezérelni kell.

Azonban nem minden csigahajtómű megbízhatóan önzáró. Az önzáró viselkedés olyan tényezőktől függ, mint az elvezetési szög, a súrlódási feltételek, a kenés, az anyagok, a kopás és a tényleges működési állapot.

A sebességváltóról nem szabad azt feltételezni, hogy biztonsági tartó funkciót lát el pusztán azért, mert csigakereket használ.

Emelő vagy felfüggesztett terhelés esetén a vásárlóknak meg kell erősíteniük a gyártó műszaki követelményeit, és meg kell határozniuk, hogy a rendszer kialakítása és az alkalmazandó szabványok megkövetelik-e a független féket vagy más biztonsági berendezést.

A helyes megközelítés az, hogy az önreteszelést a teljes sebességváltó és biztonsági rendszer részeként értékeljük.

03. Gyártói tapasztalat és vevőszolgálat

A sebességváltó vásárlása nem érhet véget a termék kiszállításával.

Az ipari berendezések gyártói és karbantartó csapatai esetében a beszállítói tapasztalat, a műszaki támogatás, a pótalkatrészek elérhetősége és a válaszidő befolyásolhatja a berendezés általános megbízhatóságát.

Még akkor is, ha két termék hasonló specifikációkkal és anyagokkal rendelkezik, a tervezési tapasztalatok, a gyártásellenőrzés, az összeszerelés és az alkalmazási ismeretek közötti különbségek eltérő működési eredményeket eredményezhetnek.

Műszaki tapasztalat és termékfejlesztés

Egy tapasztalt sebességváltó-gyártó segíthet az ügyfeleknek a működési követelmények értékelésében és a megfelelő sebességváltó-konfiguráció meghatározásában.

Például a csigahajtómű kiválasztása megkövetelheti a következők figyelembe vételét: szükséges redukciós arány, kimeneti nyomaték, bemeneti fordulatszám és teljesítmény, beépítési méretek, tengely és karima konfigurációk, folyamatos üzemi feltételek, kenés és hőmérséklet, valamint az önzáró követelmények.

Az OEM projekteknél a sebességváltó konfigurációjának a gép kialakításához való igazítása ugyanolyan fontos lehet, mint a szabványos termékspecifikációk.

Pótalkatrészek és műszaki támogatás

Az értékesítés utáni szolgáltatás különösen fontos, ha a sebességváltót gyártósorba vagy nagy teherbírású gépbe építik be.

Ha a sebességváltó hibaelhárítást, karbantartást vagy cserét igényel, a késedelmes műszaki segítségnyújtás vagy a nem elérhető pótalkatrészek meghosszabbíthatják a berendezés állásidejét.

A beszállítók értékelésekor vegye fontolóra, hogy tudnak-e műszaki tanácsadást és termékválasztást, telepítéssel kapcsolatos útmutatást, hibaelhárítási segítséget, alkatrésztámogatást, a kiszállítás utáni reagáló kommunikációt biztosítani.

Egy megbízható szállítónak képesnek kell lennie arra, hogy a kezdeti tranzakción túl is támogassa a vevőt.

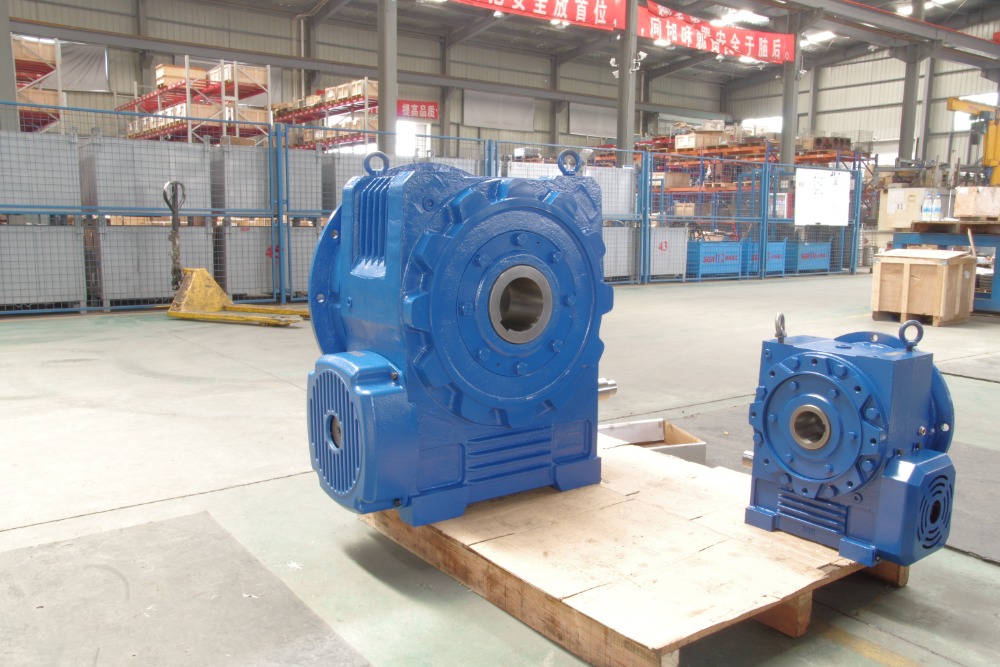

04. Miért válassza az SGR kettős borítású csigahajtóműveket?

Az SGR több mint 10 éves tapasztalattal rendelkezik a csigahajtóművek fejlesztésében és gyártásában. Kettős borítású csigahajtómű-technológiája a csiga- és csigakerék-átviteli pár tervezésére, gyártására, összeszerelésére és ellenőrzésére összpontosít.

A kettős borítású kialakítás nagyobb érintkezési felületet tesz lehetővé a csiga és a csigakerék között, mint a hagyományos hengeres csigakerék-elrendezés. Megfelelő geometriával és gyártási pontossággal ez támogathatja az elosztott fogterhelést és a jobb átviteli teljesítményt.

Az SGR emellett szisztematikus munkát végzett az érintett egyetemekkel a csigahajtóművek tervezésével, gyártási folyamataival, gyártási összeszerelésével és ellenőrzési módszereivel kapcsolatban.

Az ipari csigahajtómű-megoldásokat kereső ügyfelek számára az SGR technikai segítséget nyújt az alkalmazási követelmények értékeléséhez és a megfelelő konfiguráció kiválasztásához. (Szerző: SGR, Angie Zhang)
