Planetáris fogaskerék -csökkentők: Tervezés, alkalmazások és kiválasztási útmutató

Hogyan történik a Bolygófelszerelő redukáló Munka?

A bolygófelszerelők reduktorok, más néven epiciklikus fogaskerék -rendszerek, három fő alkatrészből állnak: a napsütéses fogaskerekekből, a bolygó fogaskerekből és a gyűrűs fogaskerekből. A napsugár közepén ül, miközben több bolygó fogaskerék forog körülötte, mindegyik a gyűrűs fogaskerékben van zárva. Ez a kompakt elrendezés számos előnyt biztosít a hagyományos fogaskerék -rendszerekkel szemben.

• A Napfelszerelés bemenetként szolgál, általában a motor tengelyéhez csatlakoztatva
• A Planet Gears egyidejűleg háló a napsütéssel és a gyűrűs fogaskerekekkel
• A bolygó fogaskerekeit tartó hordozó kimenetként működik
• A gyűrűs fogaskerék rögzíthető, bemeneti vagy kimenetként szolgálhat a konfigurációtól függően

Összehasonlítva a párhuzamos tengelycsomag -reduktorokkal, bolygófelszerelők reduktorok Nagyobb nyomaték -sűrűség, jobb terheléseloszlás és kompaktabb méretek kínálnak. A terhelés megosztódik a több bolygófegyver között, lehetővé téve a nagyobb nyomatékkapacitást egy kisebb csomagban.

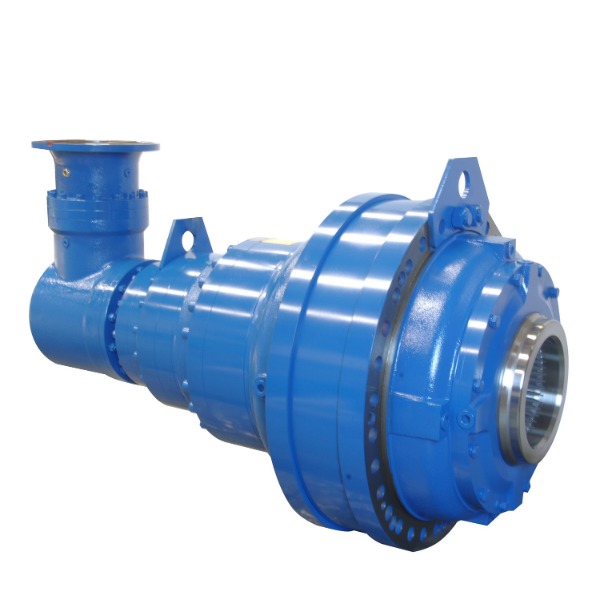

Karima bemeneti derékszög nagy kimeneti nyomaték bolygófuvarozó motorral

A bolygófelszerelési rendszerek előnyei

A Planetary Gear Systems egyedi architektúrája számos előrelátást nyújt:

• Nagy nyomaték -sűrűség: Több bolygó fogaskerék megosztja a terhelést, lehetővé téve a nyomatékot kevesebb helyen
• Kompakt tervezés: A koncentrikus elrendezés kisebb lábnyomot eredményez
• Nagy hatékonyság: Általában 95-98% színpadonként az energiafelvétel miatt
• Kiváló merevség: Több kapcsolattartási pont biztosítja a merevséget
• Alacsony rezgés: A kiegyensúlyozott erők csökkentik a rezgést és a zajt

A jog kiválasztása Bolygókar sebességváltó arány A jelentkezéséhez

A megfelelő sebességváltó kiválasztása elengedhetetlen az optimális teljesítményhez. Az arány meghatározza a bemeneti sebesség és a kimeneti nyomaték kapcsolatát. A gyakori arányok az egylépcsős tervek 3: 1-től 100: 1-ig terjednek, a többlépcsős egységek pedig 10 000: 1-ig terjednek.

Az arány kiválasztását befolyásoló tényezők

Számos szempont befolyásolja az ideálot bolygókar sebességváltó arány egy alkalmazáshoz:

• Szükséges kimeneti sebesség és nyomaték
• Rendelkezésre álló bemeneti teljesítmény és sebesség
• Dinamikus válaszkövetelmények
• Hatékonysági célok
• Fizikai térbeli korlátozások

Arány -összehasonlító táblázat

Karbantartási tippek Bolygófelszerelő redukálós ipari alkalmazásokban

A megfelelő karbantartás jelentősen meghosszabbítja a szolgáltatási élettartamot bolygófelszerelők reduktorok in industrial applications - Ezek a rendszerek gyakran igényes körülmények között működnek, így a rendszeres ellátás nélkülözhetetlen.

Rutin karbantartási eljárások

Az átfogó karbantartási programnak tartalmaznia kell:

• Rendszeres kenési ellenőrzések és változások
• Rezgésfigyelés
• Hőkezelések
• Csavarnyomaték -ellenőrzés
• SEAL Integritási ellenőrzések

Általános meghibásodási módok és megelőzés

A tipikus meghibásodási mechanizmusok megértése segít megelőzni a leállást:

Összehasonlítás Bolygófelszerelés redukáló vs harmonikus meghajtó Technológiák

A precíziós redukciós rendszerek kiválasztásakor a mérnökök gyakran összehasonlítják Bolygófelszerelés redukáló vs harmonikus meghajtó megoldások. Mindegyik technológiában megkülönböztetett jellemzői vannak a különböző alkalmazásokhoz.

Teljesítmény -összehasonlítás

A két technológia közötti legfontosabb különbségek:

• Holtjáték: A harmonikus meghajtók nulla visszahúzódást kínálnak, míg a bolygórendszerek általában 1-10 ív-percben vannak
• Merevség: A bolygó fogaskerekek magasabb torziós merevséget biztosítanak
• Hatékonyság: A bolygórendszerek általában hatékonyabbak (95-98% vs 80-90%)
• Méret: A harmonikus meghajtók kompaktabbak lehetnek az ekvivalens arányokhoz

Alkalmazási alkalmasság

Megértés Hátrány a bolygókészülékek rendszerében

Hátrány a bolygókészülékek rendszerében Az irányváltozó fogas fogak közötti enyhe mozgásra utal. Noha a hátrányok elkerülhetetlenek, a túlzott mennyiségek pozicionálási hibákat és rezgést okozhatnak.

A visszaesés okai

Számos tényező hozzájárul a rendszer visszahúzásához:

• Gyártási tolerancia
• Fogaskerekes fogas
• Csapágy engedélyek
• Összeszerelési variációk
• Idővel viseljen

A precíziós alkalmazásokban a visszaesés minimalizálása

A visszaesés csökkentésére szolgáló technikák a következők:

Kiválasztás Nagy pontosságú bolygófedélzetek A robotika számára

Robot alkalmazások igénye Nagy pontosságú bolygófedélzetek amelyek kombinálják a pontosságot, a merevséget és a kompakt méreteket. Ezeknek a rendszereknek gyakran kezelniük kell a dinamikus terheléseket, miközben megőrzik a helymeghatározást.

A robotika kulcsfontosságú kiválasztási kritériumai

Fontos szempontok a robot alkalmazások sebességváltóinak meghatározásakor:

• Torziós merevség
• Háttér -specifikációk
• Hatékonyság működési sebességnél
• Súly és tehetetlenség
• Környezeti lezárás

Teljesítménykövetelmények robot típusonként
