Professzionális kiválasztási útmutató bolygókerekes reduktorokhoz: Műszaki felépítés, teljesítmény-összehasonlítás és ipari alkalmazások

Miután több mint egy évtizedet dolgoztam az SGR bolygóhajtómű-csökkentő projektjein, megfigyeltem, hogy az iparágak széles spektrumában – az ipari automatizálástól az általános gépészetig – az ügyfelek következetesen konkrét kérdést vetnek fel: Hogyan válasszuk ki szakmailag a bolygókerekes reduktor ?

Ez egy kiváló kérdés. A reduktor kiválasztása közvetlenül befolyásolja a teljes mechanikai rendszer teljesítményét, hatékonyságát, megbízhatóságát, élettartamát, sőt biztonságát is. A nem megfelelő vagy nem megfelelő reduktorválasztás a legjobb esetben is a berendezés instabil működéséhez, megnövekedett energiafogyasztáshoz és gyakori karbantartáshoz vezethet.

A legrosszabb esetben sebességváltó meghibásodását, gyártási leállást, biztonsági eseményeket és jelentős gazdasági veszteségeket idézhet elő. Ebben a cikkben, több mint tíz éves gyakorlati tapasztalatra és műszaki támogatásra támaszkodva, strukturált, professzionális megközelítést kínálok a bolygókerekes reduktorok kiválasztásához – az alapvető elvektől a valós alkalmazásokig.

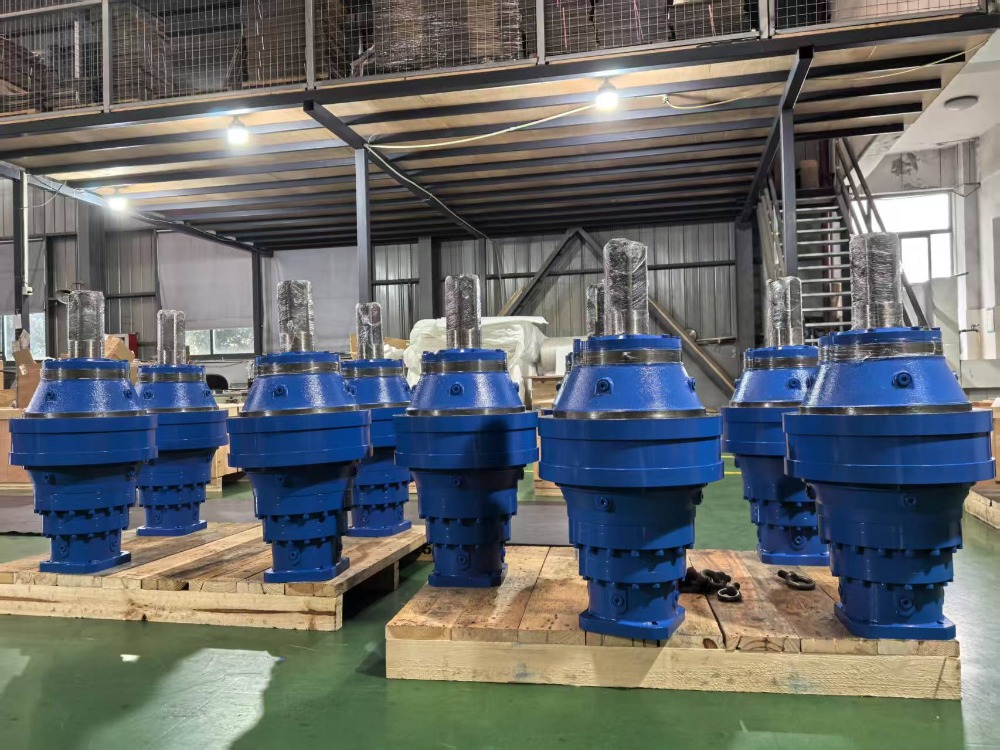

Bevezetés a bolygókerekes reduktortechnológiába

A bolygókerekes reduktor a nevét a Naprendszerhez való szerkezeti hasonlóságáról kapta: központi napkerék, több bolygókerekes fogaskerék, amelyek egy forgó tartóra vannak szerelve, és egy külső gyűrűs fogaskerék, amely egyidejűleg illeszkedik az összes bolygóhoz. Ez a koaxiális, többhálós kialakítás lehetővé teszi a nyomaték több érintkezési pont között történő elosztását, ami kivételes tehermegosztási képességet eredményez.

A legfontosabb előnyök közé tartozik:

• Nagy nyomatéksűrűség: Nagy kimeneti nyomatékot biztosít kompakt burkolatban.
• Alacsony holtjáték: Kritikus a precíziós pozicionáláshoz (pl. robotika, CNC).
• Magas torziós merevség: minimálisra csökkenti a terhelés alatti elhajlást.
• Sima, csendes működés: A kiegyensúlyozott erőelosztásnak köszönhetően.
• Magas hatásfok: jellemzően 95-98%, csökkenti az energiapazarlást.

A modern bolygócsökkentők egy-, két- vagy háromfokozatú konfigurációkban kaphatók, 3:1-től 500:1 feletti csökkentési arányokkal. Széles körben használják szervorendszerekben, mobil gépekben, szállítószalagokban és megújuló energiaforrásokkal kapcsolatos alkalmazásokban – ahol a megbízhatóság, a pontosság és a helyszűke számít.

Bolygókerekes reduktorok és más fogaskerekek reduktorok: Műszaki teljesítményelemzés

Nem minden reduktor egyforma. A megfelelő típus kiválasztása az alkalmazási prioritásoktól függ.

Az alábbiakban egy összehasonlító áttekintést adunk:

Elvihető: A planetáris reduktorok a hatékonyság, a kompaktság, a precizitás és a tartósság legjobb egyensúlyát kínálják a legtöbb ipari alkalmazáshoz – így ezek a legmegfelelőbb megoldások szervohajtású és dinamikus rendszerekben.

Kritikus specifikációk és kiválasztási kritériumok

A megfelelő bolygócsökkentő kiválasztása megköveteli mind az üzemi igények, mind a műszaki paraméterek szisztematikus értékelését:

a) Terhelési és nyomatéki követelmények

• Számítsa ki a folyamatos nyomatékot és a csúcsnyomatékot (gyorsulás/indítási) nyomaték.
• Alkalmazzon biztonsági tényezőt (jellemzően 1,5–2,0 dinamikus vagy lökésterhelés esetén).

b) Csökkentési arány

• Egylépcsős: 3–10:1; Kétlépcsős: 15–100:1; Háromfokozatú: 500:1-ig.

c) Holtjáték és precíziós fokozat

• Standard (≤15 ívperc): Szállítószalagok, keverők, általános gépek.
• Pontosság (≤5 ívperc, 1 ívpercig): Robotika, orvosi eszközök, félvezető berendezések.

d) Szerelés és integráció

• Opciók: karimás rögzítés, üreges tengely, tengely bemenet/kimenet vagy közvetlen motorcsatolás (IEC B5/B14).
• Az üreges tengelyes kialakítások leegyszerűsítik a hajtott tengelyekkel (pl. szállítógörgők) való integrációt.

e) Környezeti feltételek

• IP-besorolás: IP65/IP66 kültéri, lemosható vagy poros környezethez.
• Kenés: Élettartamú zsír könnyű igénybevételhez; olajfürdő vagy kényszerkenés folyamatos nagy terhelésekhez.
• Anyaga: Rozsdamentes acél vagy bevonattal ellátott házak korrozív környezethez (élelmiszer, tengeri, vegyi).

f) További szolgáltatások

• A beépített fékek (függőleges tengelyekhez), kódolók, nyomatékhatárolók vagy holtjáték-gátló mechanizmusok elengedhetetlenek lehetnek.
• Mindig ellenőrizze a kompatibilitást a motor márkájával, és olvassa el a gyártó terhelhetőségét a túlterhelés elkerülése érdekében.

Speciális alkalmazások a modern iparban

A bolygókerekes reduktorok lehetővé teszik az innovációt az ágazatok között:

• Ipari automatizálás: 6 tengelyes robotcsuklók és delta pick-and-place rendszerek tápellátása, ahol <0,1 mm megismételhetőség szükséges.
• Megújuló energia: Napelemes nyomkövetők vezetése 25 éves élettartammal és változó szélterhelés kezelése közepes méretű turbinákban.
• Mobil gépek: kotrógépek lengőhajtásaiban és AGV vontatóegységeiben használják a nagy ütésállóság érdekében.
• Anyagkezelés: A szalagos szállítószalagok és az automatizált tárolórendszerek nagy hatékonysággal és kompakt kialakítással rendelkeznek.
• Tengerészeti és környezetvédelmi hajók: A turistahajóktól a folyótisztító hajókig a bolygóhajtások csendes, megbízható meghajtást és csörlőműködést tesznek lehetővé.
• Feltörekvő mezők: Az elektromos földi támogató berendezések, az akkumulátorral működő bányászati ​​rakodók és a hordható exoskeletonok egyre inkább a könnyű, nagy teljesítménysűrűségű bolygórendszerekre támaszkodnak.

A bolygókerekes reduktor kiválasztása nem egy árucikk, hanem stratégiai mérnöki döntés. Mint valaki, aki több ezer alkalmazást támogatott az SGR-nél, első kézből láttam, hogy a megfelelő reduktor hogyan javítja a teljesítményt, míg a nem megfelelő szűk keresztmetszet. A technológia megértésével, az alternatívák objektív összehasonlításával és a specifikációk valós igényekhez való igazításával a mérnökök optimális rendszerteljesítményt, hosszú élettartamot és teljes birtoklási költséget biztosíthatnak. Az automatizálás, az elektromosítás és az intelligens gyártás korszakában a reduktor kiválasztásának elsajátítása már nem kötelező – ez elengedhetetlen. (Szerző, SGR, Angie Zhang)
