Milyen különbségek vannak az egy- és a többlépcsős bolygó sebességváltók között?

Az ipari energiaátvitel világában a bolygófokozógépek a nagy teljesítményű gépek gerincévé váltak. Ahogy a berendezések igényelnek-nagyobb nyomatékot, nagyobb hatékonyságot és kompaktabb mintákat kell megkérdezni-az OEM-ek és a rendszerintegrátorok kritikus döntéssel szembesülnek: ha egylépcsős vagy választanak többlépcsős bolygó sebességváltó ? A két konfiguráció közötti különbségek megértése elengedhetetlen a gépteljesítmény, a megbízhatóság és a teljes tulajdonjog teljes költségének optimalizálásához.

Az SGR-nél, a Shanghai-ban székhellyel rendelkező vezető Planetary Gearbox gyártónál mind az egyfokozatú, mind a többlépcsős bolygó-sebességváltókra, valamint a kettős beillesztési féreg-sebességváltókra szakosodunk. Több mint 15 éves mérnöki szakértelemmel, 15 000㎡ gyártóüzemmel és Ph.D. csapatával. A kutatók és az idősebb mérnökök olyan átviteli megoldásokat tervezünk, amelyek megfelelnek a nem akvódási fúrások, bányászat, energiatermelés, textilgépek és még sok más szigorú igényeinek.

Fedezzük fel az egyetlen és a többlépcsős bolygófedélzetek közötti kulcsfontosságú megkülönböztetéseket-és miért állnak ki az SGR többlépcsős bolygó-sebességváltójai a piacon.

(1) Egylépcsős bolygófokozat: Egyszerűség, hatékonyság és kompaktság

Az egylépcsős bolygófugara egy napsütésből, több bolygó fogaskerekből, gyűrűs fogaskerékből és egy hordozóból áll. Az energiát egyetlen redukciós szakaszon keresztül továbbítják, ezáltal a bolygó család legegyszerűbb és leghatékonyabb konfigurációja.

Az Singe Stage Planetary Gearbox legfontosabb jellemzői:

A sebességarány tartománya: Általában 3: 1-10: 1

Átviteli hatékonyság: ≥ 97% szakaszonként - a legmagasabb a mechanikus meghajtókban

Kompakt kialakítás: minimális axiális hosszúság és könnyű, ideális az űrkonzervált alkalmazásokhoz

Alacsony visszaesés: A precíziós földi fogaskerekek ≤3 íves visszahúzódást érnek el, a szervó és a mozgásvezérlő rendszerekhez.

Nagy teljesítmény sűrűség: hatékony energiaáramlás minimális hőtermeléssel

Az egyfokozatú bolygó sebességváltó alkalmazása:

• Elektromos vezérelt vízszintes irányított fúrás (HDD) berendezés
• Kicsi és közepes generátorok
• Mérsékelt nyomatékig tartó szállítószalagok
• Robotika és automatizált összeszerelő sorok

Az egylépéses bolygófuvarozó a forgatókönyvekben kiemelkedik, ahol a hatékonyságot, a válaszsebességet és a tömörséget prioritássá teszik. Ez az előnyben részesített választás a nagysebességű bemeneti forrásokhoz (például 1500–3000 ford / perc motorok), amelyek mérsékelt sebességcsökkentést és zökkenőmentes működést igényelnek.

Ha azonban az alkalmazások magasabb redukciós arányt vagy nagyobb kimeneti nyomatékot igényelnek, akkor az egyfázis eléri a fizikai határát. Itt lesz a többlépcsős bolygó sebességváltó.

(2) Többlépcsős bolygófuvarozó: erő, nyomaték és sokoldalúság

Egy többlépcsős bolygófokozó (általában két vagy három szakasz) sorozatban több bolygókészletet köt össze egyetlen házban. Az első szakasz kimenete a következő bemenetévé válik, szorozva a redukciós arányt és a nyomaték kimenetét.

Főbb jellemzők:

• A sebességarány tartománya: 20: 1 - 100: 1 (például 5: 1 × 4: 1 = 20: 1)
• Kimeneti nyomaték: Jelentősen magasabb, mint az egylépcsős-az azonos keretméretnél 5 × nagyobb
• Hatékonyság: kissé alacsonyabb a kiegészítő sebességváltó miatt, de még mindig magas a 94–96% -nál két szakaszban
• Strukturális merevség: A fokozott terheléseloszlás több szakaszban javítja a tartósságot sokkterhelések mellett
• Testreszabási rugalmasság: Kombinálhatja a különböző sebességváltó arányokat és anyagokat, hogy megfeleljen a konkrét terhelési profiloknak

A többlépcsős bolygófugara alkalmazása:

• Nagy teherbírású, nem akkavatációs fúróberendezések, amelyek 100 000 nm-es nyomatékot igényelnek
• Bányászati ​​szállítószalagok és zúzók, amelyek folyamatos terhelés alatt működnek
• Szélturbina hangmagasság és ásító hajtások
• Nagy ipari keverők és extruderek

Míg a többlépcsős sebességváltók kissé hosszabbak és nehezebbek, a nagy nyomatékot ellenőrzött, hatékony módon történő szállításuk miatt nélkülözhetetlenné teszik az igényes ipari környezetben. Kiküszöbölik a külső sebességcsökkentők vagy a nem hatékony féregfegyverek kombinációinak szükségességét, ésszerűsítik a rendszer tervezését és javítják a megbízhatóságot.

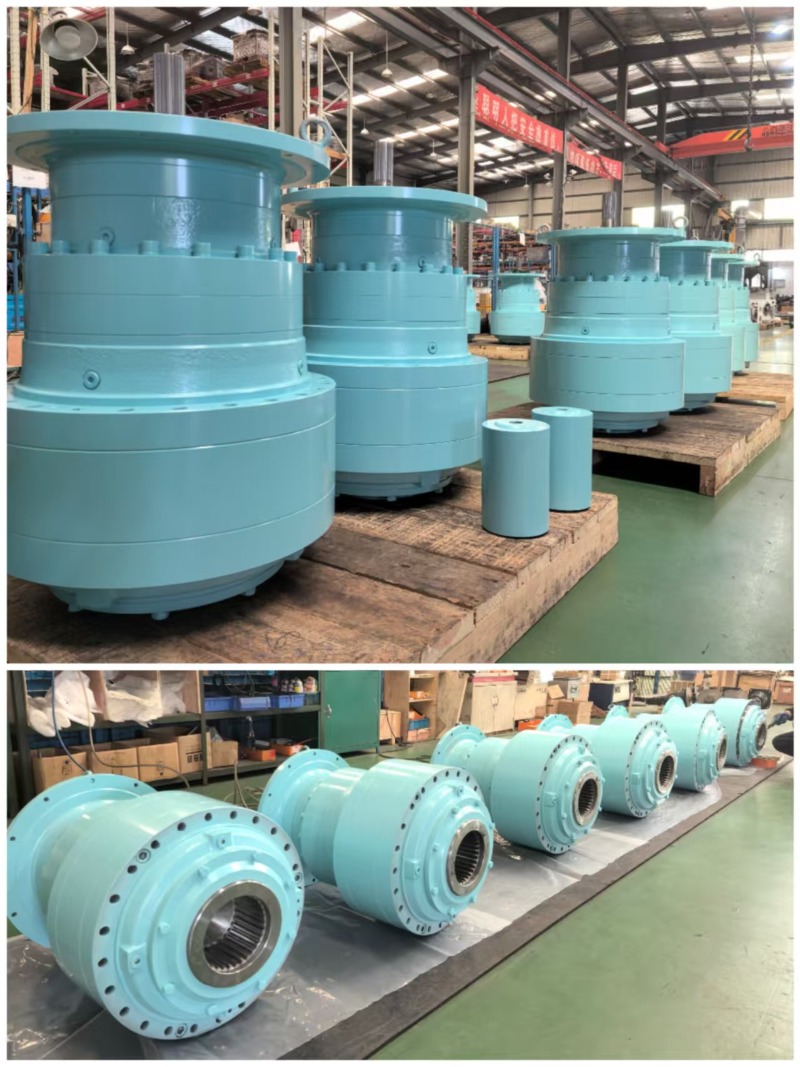

(3) SGR többlépcsős bolygókar sebességváltó: A szélsőséges teljesítmény érdekében tervezték

Az SGR-nél nem csak a többlépcsős bolygóváltozókat gyártjuk, hanem a valós ipari kihívásokra tervezzük őket. A többlépcsős bolygókészülékeinket úgy terveztük, hogy felülmúlják a nyomatékkapacitás, a hatékonyság és az élettartam standard kínálatát.

Az SGR többlépcsős bolygófedelek alapvető előnyei:

• Szabadalmaztatott felszerelés optimalizálása: A házon belüli toroid féregpár-optimalizálási rendszerünk és a fejlett véges elem elemzése biztosítja az optimális fogak érintkezését, a terheléseloszlás és a zajcsökkentést-akár teljes terhelés mellett is.
• Nagy pontosságú gyártás: A fogaskerekek precíziós vágása a 20crmnti ötvözetből származó acélból, karburizált, megfojtva. Ez biztosítja a hosszú távú tartósságot és a minimális kopást.
• Integrált tesztelés és validálás: Minden SGR sebességváltó teljes teljesítményű teljesítményvizsgálaton megy keresztül a házon belüli tesztpadokon, szimulálva a valós üzemi körülményeket a hőmérséklet, a rezgés és a hatékonyság szempontjából.
• Egyéni megoldások: Kínálunk testreszabott sebességarányokat, rögzítő konfigurációkat, kenési rendszereket és megfigyelő interfészeket.

Az SGR többlépcsős bolygókészülékek fő alkalmazásai:

• Nem akkavatációs fúrás: Az SGR többlépcsős bolygóváltók elektromos és dízelüzemű HDD-fúrótornyokat hajtanak végre, így nagy nyomatékot és alacsony sebességű vezérlést biztosítva a kőzet behatolásához és a cső-rezidáláshoz.
• Bányászat és kőbányászat: A nagy teherbírású szállítószalagokhoz és zúzókban használják, a sebességváltóink ellenállnak a folyamatos működésnek és a gyakori terhelési sokkoknak.
• Teljesítménytermelés: Integrált kisméretű generátorokba és kiegészítő meghajtókba, biztosítva a stabil, alacsony karbantartási teljesítményt.

Az SGR egy sanghaji csúcstechnikai vállalkozás, amely a város „specializált, kifinomult, egyedi és innovatív” (Zhuan Jing Te Xin) programjában szerepel. N-sorozatú bolygófugaraink nyerték meg a Kínai Gear Association „Tudományos és Technológiai Első Díjának” (2009) „Sanghaji High-Tech átalakítási projektként. Több találmányú és hasznossági modell szabadalmat tartalmazunk, tükrözve az innováció iránti elkötelezettségünket.

Következtetés: A megfelelő bolygó -sebességváltó kiválasztása az alkalmazásához

Az egyfokozatú és a többlépcsős bolygófokozó dobozok közötti választás a gép sebességétől, nyomatékától, hatékonyságától és helyigényétől függ.

• Válassza ki a nagy hatékonyság, a tömörség és a mérsékelt csökkentési igények egyfokozatát.
• Válasszon többlépcsős nagy nyomatékot, nagy sebességcsökkentést és nagy teljesítményű működést.

Mint vezető China Planetary Gearbox cég, az SGR mindkét konfigurációt, amely kompromisszumok nélküli minőségű. Különösen a többlépcsős bolygófokozóinkat képviselik az erőátviteli tervezés csúcspontját-a robusztus teljesítményt, a kiterjesztett élettartamot és a beruházás kiemelkedő megtérülését.

Az OEM -ek és az ipari gyártók számára, akik megbízható, innovatív és technikailag fejlett sebességváltó partnert keresnek, az SGR az intelligens választás. Vegye fel velünk a kapcsolatot még ma, hogy megvitassa az alkalmazását, és felfedezze, hogy a bolygói sebességváltóink hogyan emelhetik fel a berendezés teljesítményét. (Szerző, SGR, Angie Zhang)
