Három általános ipari sebességcsökkentő átfogó összehasonlítása

Fogaskerekes reduktorok, bolygócsökkentők , és a csigakerekes reduktorok jelenleg a három legelterjedtebb reduktortípus az ipari szektorban. Alapvető funkcióiknak köszönhetően – mint például a forgási sebesség csökkentése, a nyomaték növelése és a tehetetlenségi nyomaték hozzáigazítása – ezt a három típusú reduktort széles körben alkalmazzák az ipari gyártási folyamatok és a mechanikai berendezések széles körében.

Ebben a cikkben az SGR átfogó összehasonlítást nyújt az ipari reduktorok e három gyakori típusáról, segítve Önt, hogy alapos ismereteket szerezzen mindegyikről, hogy jobban megfeleljen a berendezés speciális követelményeinek.

Fogaskerék reduktor

A sebességváltó a sebességcsökkentők legalapvetőbb és technológiailag legfejlettebb típusa. Változtatja a forgási sebességet és a nyomatékot a különböző méretű és fogszámú fogaskerekek kölcsönös összekapcsolása révén. A sebességváltó átviteli elve hasonló a kerékpározás közbeni sebességváltáshoz, ahol a lánc különböző méretű fokozatok között vált. A zseniális fogaskerék-kombinációk révén a hajtómű-csökkentők könnyedén érik el a fordulatszám-csökkentést és a nyomatékerősítést, ezáltal kielégítik az ipari berendezések széles körének teljesítményigényét.

A sebességváltó úgy működik, mint egy "mini-motor" a mechanikus berendezésekben, és a nagy sebességű bemeneti teljesítményt alacsonyabb sebességű – mégis erősebb – kimenő energiává alakítja. Más típusú reduktorokhoz képest a fogaskerekes reduktorok nagy hatékonyságot, egyszerű szerkezetet és alacsony költséget kínálnak; azonban viszonylag terjedelmesek. Következésképpen elsősorban az általános ipari szektorokban alkalmazzák, mint például az elektromos motorok, szerszámgépek és szállítószalagok.

A sebességváltó kiválasztásakor elsősorban a precizitást, a teherbírást és a hatékonyságot javasolt figyelembe venni.

A nagy pontosságú fogaskerekes reduktorok gördülékenyebben működnek, minimális hibát mutatnak, és biztosítják, hogy a gyártott termékek pontossága megfeleljen az előírt szabványoknak. Nehéz gépekben – például bányászati ​​berendezésekben – a nagy teherbírású fogaskerekes reduktorok elengedhetetlenek a masszív mechanikai alkatrészek meghajtásához és stabil működésük biztosításához. A nagy hatékonyságú sebességváltók abban is segíthetnek a vállalkozásoknak, hogy jelentős energiamegtakarítást érjenek el. Ezenkívül a kiváló tervezési és gyártási folyamatok a fokozatok közötti súrlódási veszteségek minimalizálását szolgálják, ezáltal javítva a sebességváltó hatékonyságát.

Bolygócsökkentő

A bolygócsökkentő egyfajta fordulatszám-csökkentő, amely az elmúlt években "felbukkant"; szerkezete a "nap körül keringő bolygókra" hasonlít (napkerékből, bolygókerekekből, külső gyűrűs fogaskerekekből, belső gyűrűs fogaskerekekből és bolygóhordozókból áll). Amikor egy motor vagy motor a napfogaskereket forgásba kényszeríti, a bolygókerekes fogaskerekek a saját tengelyük körül forognak, miközben egyidejűleg a belső gyűrűs fogaskerék körül forognak, ezáltal sebességcsökkenést érnek el.

A sebességcsökkentők feltörekvő típusaként a bolygókerekes reduktor egyedülálló bolygóműves elrendezést alkalmaz, amely kompakt szerkezettel, nagy hatékonysággal, nagy nyomatékkapacitással, nagy pontossággal, alacsony zajszinttel, minimális holtjátékkal és hosszú élettartammal rendelkezik. Ezenkívül rendkívül ellenálló az ütésekkel és a túlterheléssel szemben, lehetővé téve, hogy alkalmazkodni tudjon a kemény működési feltételek széles skálájához. Következésképpen képes kielégíteni az ipari termelésben a nagy terhelésű berendezések – például szállítószalagok és felvonók – igényeit, valamint a nagy pontosságú alkalmazások, köztük a robotcsuklók és CNC szerszámgépek követelményeit.

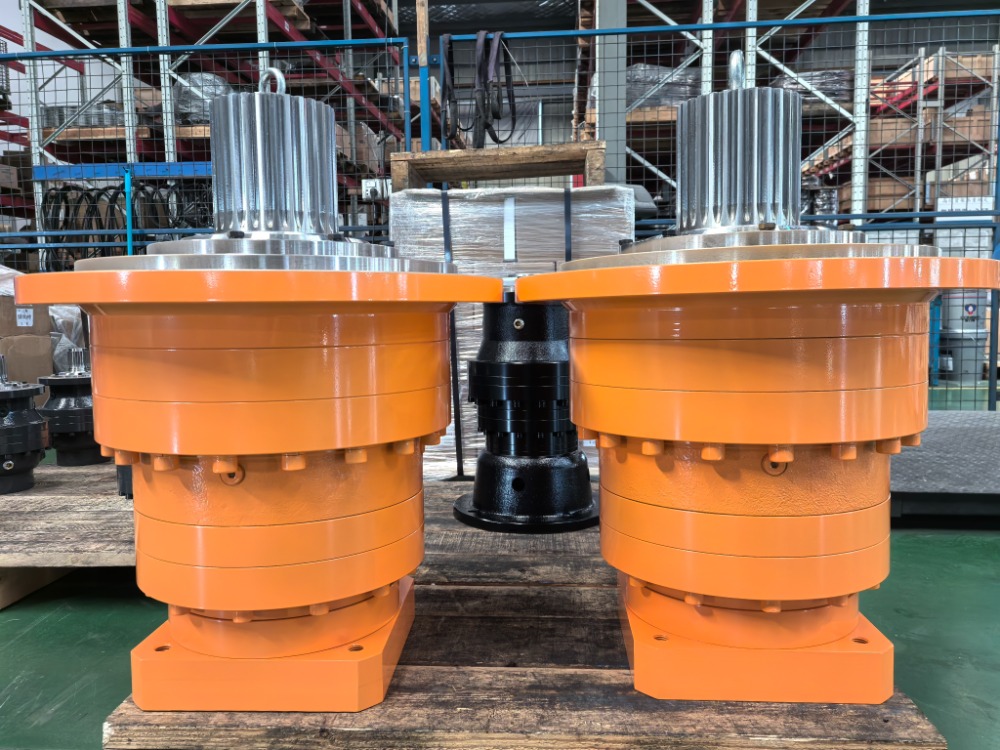

Például az SGR által kifejlesztett és gyártott N-sorozatú bolygókerekes reduktorok 20CrMnTi acélból készült fogaskerekeket tartalmaznak, amelyek karburáláson, hűtési és precíziós köszörülésen mennek keresztül. Ezek az egységek számos előnnyel rendelkeznek, beleértve a többfogú terhelésmegosztást, a sima és megbízható működést, valamint a magas mechanikai hatékonyságot. A "hasonlítható import reduktorok helyettesítőjeként" elhelyezett termékek megfelelnek a nemzetközi szabványoknak mind a tervezési filozófiában, mind a gyártástechnológiában. Ezenkívül a helyi szerviztámogatásnak köszönhetően a teljesítmény és a költséghatékonyság kivételes egyensúlyát kínálva kivívták a felhasználók elismerését a különböző ipari szektorokban – beleértve az építőipari gépeket, tengeri segédberendezéseket, bányászati ​​gépeket, valamint textil- és nyomdagépeket.

A bolygócsökkentő kiválasztásakor ajánlatos a redukciós arányt, a nyomatékot, a pontosságot és a környezeti alkalmazkodóképességet előnyben részesíteni.

Ha nem áll rendelkezésre pontos egyezés a szükséges csökkentési arányhoz, választhatja a legközelebbi elérhető arányt, vagy mérlegelhet egy testreszabott megoldást. A forgatónyomaték kiválasztását illetően elengedhetetlen annak biztosítása, hogy a reduktor névleges kimeneti nyomatéka nagyobb vagy egyenlő legyen, mint a berendezés által ténylegesen szükséges maximális üzemi nyomaték. A modern ipari automatizálási környezetekben szigorú követelmények vonatkoznak a bolygócsökkentők pontosságára; ezért feltétlenül olyan egységet kell kiválasztani, amelyet nagy pontosság és minimális holtjáték jellemez. Továbbá olyan speciális alkalmazásoknál, ahol a reduktornak szélsőséges hőmérsékleten vagy speciális környezetben kell működnie, a kiválasztási folyamat során előzetesen konzultálnia kell a bolygócsökkentő gyártójával.

Csigahajtómű-csökkentő

A csigahajtómű-csökkentő egy csiga és egy csigakerék összekapcsolását használja fel a sebességcsökkentés és a nyomatékerősítés eléréséhez; fő jellemzői az, hogy egyetlen sebességváltó fokozaton keresztül jelentős csökkentési arányt ér el, valamint az önzáró képessége.

Az automatizált berendezésekben, szállítógépekben, csomagológépekben, felvonókban, szállítószalagokban és különböző ipari erőátviteli rendszerekben a csigahajtóművek – egyedi csiga- és csigakerék-szerkezetüket kihasználva – a motor nagy fordulatszámú, kis nyomatékú bemenetét a kimeneti oldalon szükséges alacsony fordulatszámú, nagy nyomatékú kimenetté alakítják át, kielégítve ezzel a berendezés nagy nyomatékú kritikus hajtási igényét. képességeit.

Például az SGR által kifejlesztett és gyártott C-sorozatú csigakerekek egy 20CrMnTi acélból készült csiga - amelyen karburálás, hűtés és precíziós fogaskerék köszörülés megy keresztül - és egy nagy teljesítményű ötvözött bronzból készült csigakerék. Ez a konstrukció kivételes, hosszan tartó kopásállóságot, magas átviteli hatékonyságot és meghosszabbított élettartamot biztosít. Az egyenértékű specifikációjú hengeres csigahajtómű-készletekhez képest ezek az egységek jelentősen megnövekedett teherbíró képességet és átviteli hatékonyságot mutatnak; továbbá nagy redukciós arány mellett mechanikus önzáró tulajdonságokat mutatnak, ezáltal hatékonyan erősítik az emelőgépek biztonsági teljesítményét.

A csigakerekes reduktor kiválasztásakor elsősorban a redukciós áttételt, a kimenő nyomatékot és azt, hogy szükség van-e önzáró funkcióra, ajánlatos figyelembe venni.

A redukciós arány határozza meg a kimeneti sebességet; ezért ajánlott a szükséges arányt a motor fordulatszáma és a berendezés szükséges kimeneti fordulatszáma alapján kiszámítani a "túlterheléses működés" elkerülése érdekében. A kimeneti nyomaték kritikus paraméter a csigakerekes reduktorokban; a reduktor névleges kimeneti nyomatékának meg kell haladnia a tényleges üzemi nyomatékot – különösen gyakori indításokkal és leállásokkal vagy erős lökésterheléssel (például emelők és keverők) járó alkalmazásoknál. Az önzáró képesség a csigakerekes reduktorok kulcsfontosságú jellemzője; következésképpen, ha az adott alkalmazáshoz – például emelőplatformhoz vagy szelepmozgatóhoz – önzáró funkcióra van szükség, akkor a csigahajtómű-csökkentő a végleges választás. (Szerző, SGR, Angie Zhang)
