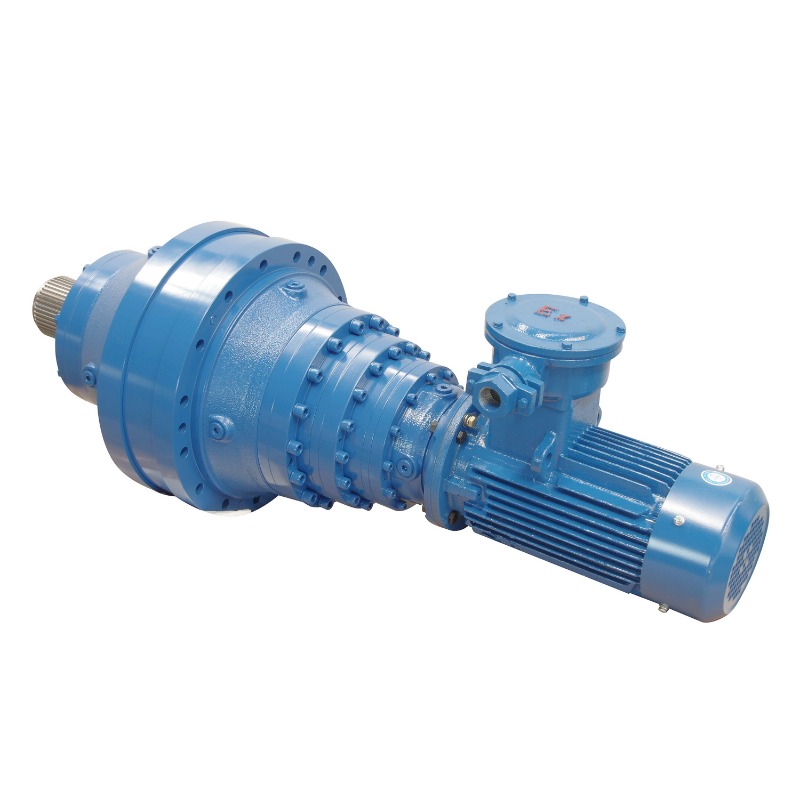

Koaxiális alapra szerelt bolygókerekes sebességváltó: nagy teherbírású meghajtási megoldás

A nagy teherbírású ipari gépekhez olyan erőátviteli rendszerre van szükség, amely képes megbízhatóan nagy nyomaték leadására, miközben kompakt, hatékony és könnyen integrálható a teljes gépkialakításba. A különböző típusú ipari hajtóművek közül a koaxiális alapra szerelt bolygókerekes hajtómű hatékony megoldást kínál számos igényes alkalmazáshoz.

Ez a fajta bolygókerekes sebességváltó két fontos szerkezeti jellemzőt egyesít: a bemenet és a kimenet koaxiálisan van elrendezve, míg a hajtómű biztonságosan meg van támasztva az alapra szerelt konfiguráció révén. A bolygókerekes hajtómű terhelésmegosztási jellemzőivel kombinálva ez a kialakítás kompakt erőátviteli megoldást kínál nagy nyomatékot és stabil erőátvitelt igénylő ipari gépekhez.

Az SGR N sorozata nagy nyomatékkal rendelkezik koaxiális bolygókerekes hajtómű konfigurációk igényes ipari alkalmazásokhoz. A termékcsalád moduláris felépítésű, és különböző bemeneti, kimeneti, rögzítési és többlépcsős konfigurációkat támogat. Az SGR legfeljebb T2 ≤ 750 000 N·m kimeneti nyomatéktartományt és i ≥ 3 áttételi arányt határoz meg a hivatkozott terméksorozathoz.

Tehát pontosan mi is az a koaxiális alapra szerelt bolygókerekes sebességváltó, milyen előnyei vannak, és hogyan válasszák ki a mérnökök egyet a nagy teherbírású berendezésekhez?

Ez a cikk elmagyarázza az alapokat.

01. Mi az a koaxiális alapra szerelt bolygókerekes sebességváltó?

A koaxiális bolygókerekes hajtómű egy olyan bolygókerekes reduktor, amelyben a bemeneti és kimeneti tengelyek ugyanazon központi tengely mentén helyezkednek el.

Belsőleg egy tipikus bolygóműves hajtómű egy napkerékből, több bolygókerekes fogaskerékből, egy bolygótartóból és egy gyűrűs fogaskerékből áll. A bolygókerekek a napkerék körül forognak, miközben egyidejűleg kapcsolódnak a gyűrűs fogaskerékhez.

Ennek az elrendezésnek az egyik fő előnye a terhelésmegosztás.

Ahelyett, hogy a teljes terhelést egyetlen fogaskerékpáron keresztül továbbítanák, több bolygókerekes hajtómű is részt vehet a nyomaték átvitelében. Ez segít a bolygórendszernek nagy nyomatéksűrűséget elérni egy viszonylag kompakt szerkezeten belül.

Az alapra szerelt kifejezés a sebességváltó beszerelési módjára utal.

Ahelyett, hogy kizárólag a kimenő karimára vagy a tengelyre szerelt elrendezésre hagyatkozna, a hajtóművet a gép szerkezetéhez vagy alapzatához rögzíthető rögzítőalap tartja.

A koaxiális erőátviteli elrendezés és az alapra szerelt szerkezet kombinálása az ilyen típusú sebességváltókat különösen hasznossá teszi olyan ipari gépeknél, ahol nagy nyomatékra, stabil beépítésre, kompakt méretekre és rugalmas berendezés-integrációra van szükség.

Az SGR bolygókerekes hajtómű-portfóliója koaxiális konfigurációkat tartalmaz láb/talp, karima és tengelyhez kapcsolódó rögzítési megoldásokkal, lehetővé téve a különböző elrendezések kiválasztását a gép kialakításának megfelelően.

02. Hogyan működik a koaxiális bolygóműves sebességváltó?

Az alapvető működési elve hasonló más bolygókerekes hajtóművekéhez.

Az erő a bemeneti oldalon keresztül jut be a bolygókerekes hajtóműrendszerbe, és az adott sebességváltó-konfigurációnak megfelelően a napkeréken, a bolygókerekeken, a gyűrűs fogaskerekeken és a hordozón keresztül jut el.

A legfontosabb jellemző, hogy több bolygókerekes hajtómű megoszthatja az átvitt terhelést.

Ez a teljesítményelosztási elv különösen értékes a nagy teherbírású gépeknél, mivel a szükséges nyomatékot nem kell csak egy fogaskerék-hálón keresztül továbbítani.

Ennek eredményeként a bolygókerekes hajtóművek fizikai méreteihez képest nagy nyomatékkapacitást biztosítanak.

A koaxiális elrendezésben a bemenet és a kimenet ugyanazon a tengelyen marad, így áramvonalas energiaátviteli útvonal jön létre, amely leegyszerűsítheti a sok gépelrendezésbe való integrálást.

Ha nagyobb redukciós arányra van szükség, további bolygófokozatok sorba kapcsolhatók. Az SGR hivatkozott koaxiális bolygókerekes sebességváltója rendkívül moduláris felépítésen alapul, és támogatja a többfokozatú kombinációkat a különböző redukciós követelményekhez.

03. A koaxiális alapra szerelt bolygókerekes sebességváltó négy fő előnye

Miért alkalmasak a koaxiális alapra szerelt bolygókerekes hajtóművek nagy teherbírású gépekhez?

Négy fő előnye van.

1. Nagy nyomatékkapacitás és megbízható erőátvitel

Az első előny a nagy nyomaték átvitelének képessége.

Több bolygókerekes hajtómű vesz részt az erőátvitelben és a terhelésmegosztásban. Ez segít elosztani a terhelést a bolygókerekes hajtóműben, nem pedig egyetlen fogaskerékpárra koncentrálni.

Nehézipari gépeknél ez különösen fontos, ha a sebességváltónak kezelnie kell: nagy üzemi nyomatékot, indító terheléseket, változó terheléseket, ismételt terhelésváltásokat, lökésterheléseket és hosszú működési ciklusokat.

Az SGR N sorozatú koaxiális sebességváltói nagy nyomatékú konfigurációkat tartalmaznak, a hivatkozott kínai termékoldalon akár T2 ≤ 750 000 N·m kimeneti nyomatékot ad meg. A sebességváltó tényleges méretét és a megengedett nyomatékot természetesen az adott üzemi feltételeknek és alkalmazásnak megfelelően kell kiválasztani.

Ez a koaxiális bolygószerkezetet relevánssá teszi a nagy ipari gépek számára, ahol korlátozott beépítési helyen nagy nyomatékot kell továbbítani.

2. Kompakt szerkezet és sima sebességváltó

Egy másik fontos előny a kompakt architektúra.

Mivel a bolygókerekes hajtóművek a nyomatékot több bolygókerekes fogaskeréken keresztül osztják el, amelyek egy központi napkerék körül vannak elhelyezve, nagy nyomatéksűrűséget érhetnek el anélkül, hogy túlzottan nagy sebességváltóra lenne szükségük.

A berendezéstervezők számára ez különösen értékes lehet, ha az átviteli kapacitás és a telepítési hely egyaránt fontos.

A koaxiális elrendezés tovább egyszerűsíti az átviteli elrendezést, mivel a bemenet és a kimenet ugyanazon tengely mentén helyezkedik el.

Az SGR termékdokumentációja a magas átviteli hatékonyságot, a zökkenőmentes működést és az alacsony zajszintet is a koaxiális bolygókerekes sebességváltó-sorozat jellemzőiként azonosítja.

Ezek a jellemzők azonban nem pusztán a bolygószerkezetből származnak. A hajtóművek anyagai, a hőkezelés, a fogaskerekek pontossága, a csapágyválasztás, a kenés, az összeszerelés és a gyártási minőség mind hozzájárulnak az ipari sebességváltó tényleges működési teljesítményéhez.

3. Moduláris felépítés és rugalmas konfigurációk

A modern ipari bolygókerekes hajtóművek egyik legerősebb jellemzője a modularitás.

A rendkívül moduláris sebességváltó-platform lehetővé teszi a gyártók számára, hogy különböző átviteli megoldásokat hozzanak létre szabványos alkatrészek és különböző kombinációk felhasználásával.

Az SGR koaxiális bolygókerekes hajtóművek sorozatánál több bolygófokozat kombinálható a különböző redukciós követelmények teljesítése érdekében, a hivatkozott termékcsalád lefedettségi aránya i ≥ 3.

Különféle bemeneti opciók is rendelkezésre állnak, beleértve: N szabványos tengelybemenet, MN karimás bemenet és testreszabott bemeneti konfigurációk.

A kimeneti oldal a következőkkel konfigurálható: hengeres tengely, bordás tengely, üreges tengely reteszelő szerkezettel, karimás csatlakozás és testreszabott konfigurációk.

Az SGR különféle szerelési elrendezéseket is kínál, beleértve az alaprögzítést, a karimás rögzítést és a nyomatékkal kapcsolatos konfigurációkat.

Ez a rugalmasság különösen fontos az OEM berendezések gyártói számára.

Ahelyett, hogy a teljes gépet egy fix sebességváltó-konfiguráció köré alakítanák át, a mérnökök kiválaszthatnak egy olyan hajtómű-elrendezést, amely jobban illeszkedik a motorhoz, a hajtott berendezésekhez, a telepítési helyhez és a meglévő mechanikai interfészhez.

4. Stabil telepítés és erős alkalmazkodóképesség

A nagy ipari sebességváltók esetében a szerelést soha nem szabad másodlagos szempontként kezelni.

A hajtóművet megfelelően integrálni kell a gép szerkezetébe, hogy a terhelések megbízhatóan továbbíthatók legyenek, szükségtelen eltolódások vagy feszültségek előidézése nélkül.

Az alapra szerelt bolygókerekes hajtómű praktikus szerelési megoldást kínál számos rögzített ipari hajtásrendszerhez, mivel a hajtómű háza biztonságosan támasztható a berendezés keretére vagy alapjára.

Az alkalmazástól függően más konfigurációk, mint például a karimás vagy a nyomatékkaros rögzítés megfelelőbbek lehetnek.

A helyes megoldás a következő tényezőktől függ: a berendezés elrendezése, a kimeneti csatlakozás, a radiális és axiális terhelések, a reakciónyomaték, az alapozás kialakítása, a tengelybeállítás és a karbantartás hozzáférhetősége.

Ez az oka annak, hogy a szerelési konfigurációt a sebességváltó kiválasztásakor kell figyelembe venni, nem pedig a sebességváltó modell kiválasztása után.

04. Hol használják a koaxiális alapra szerelt bolygókerekes sebességváltókat?

Nagy nyomatékkapacitásuknak, kompakt felépítésüknek, modularitásuknak és rugalmas konfigurációknak köszönhetően koaxiális bolygókerekes hajtóműes nagy teherbírású ipari gépek széles körében használható.

Bányászati berendezések

A bányászati gépek gyakran nagy terhelés, vibráció, por és megerőltető munkaciklusok mellett működnek.

A bolygóműves hajtóművek olyan bányászati ​​erőátviteli rendszerekben használhatók, ahol nagy nyomatékra és megbízható folyamatos működésre van szükség.

Bányászati ​​alkalmazások esetén a sebességváltó kiválasztásakor nem csak a névleges nyomatékot kell figyelembe venni, hanem a csúcsterheléseket, a lökésterheléseket, az üzemidőt, a környezeti feltételeket és a karbantartási követelményeket is.

Kohászati berendezések

A kohászati gépek gyakran alacsony fordulatszámú, nagy nyomatékú átvitelt igényelnek nehéz ipari körülmények között.

A koaxiális alapra szerelt bolygókerekes hajtómű kompakt hajtási megoldást jelenthet a megfelelő nagy teherbírású kohászati ​​gépekhez, különösen ott, ahol fontos a stabil telepítés és a folyamatos erőátvitel.

Szállítószalagok és anyagmozgató rendszerek

A nagy ipari szállítószalagok jelentős indító- és üzemi nyomatékot igényelhetnek, különösen nehéz ömlesztett anyagok szállítása esetén.

A bolygókerekes hajtómű csökkentheti a motor fordulatszámát, miközben növeli a kimenő nyomatékot, biztosítva a számos szállítószalag-meghajtó rendszer által megkövetelt mechanikai jellemzőket.

Az alapra szerelt konfiguráció leegyszerűsítheti a rögzített szállítószalag-meghajtó állomásokba való integrálást is.

Emelő és csörlő berendezések

Az emelő- és csörlőrendszerekhez megbízható nyomatékátvitelre és megfelelő csökkentési arányokra van szükség.

A bolygókerekes sebességváltókat általában a nagy nyomatékú hajtásrendszereknél tartják számon, ahol a kompakt méretek fontosak.

Emelési alkalmazásoknál azonban a sebességváltó kiválasztásának a teljes rendszerkövetelményeken kell alapulnia, beleértve a terhelési feltételeket, a fékezést, a biztonsági követelményeket, a munkaciklust és a vonatkozó szabványokat.

Építőipari gépek

A nehéz építőipari berendezésekhez robusztus erőátviteli alkatrészekre van szükség, amelyek képesek kezelni a változó terheléseket és az igényes munkakörnyezetet.

A gép felépítésétől függően a bolygókerekes hajtóművek különböző haladó-, forgó- vagy segédhajtásokhoz használhatók.

Tengerészeti segédgépek

A tér fontos tervezési korlát lehet a hajózási gépekben.

A koaxiális bolygókerekes hajtómű nagy nyomatéksűrűsége és konfigurálható szerkezete alkalmassá teheti kiválasztott tengeri segédhajtási alkalmazásokhoz, ahol kompaktságra és nagy nyomatékátvitelre van szükség.

Az SGR hivatkozott N sorozatú termékét ipari szektorokban alkalmazták, beleértve az építőipari gépeket, a tengeri segédgépeket, a bányászati ​​gépeket, valamint a textil- és nyomda-/festőgépeket.

05. Koaxiális vs derékszögű bolygóműves sebességváltó: melyiket válassza?

A bolygókerekes hajtómű kiválasztásakor az egyik fontos kérdés, hogy a gépnek koaxiális vagy derékszögű sebességváltó-elrendezésre van szüksége.

A koaxiális bolygókerekes hajtómű a bemenetet és a kimenetet egy tengely mentén helyezi el.

Ezért különösen alkalmas, ha a motor és a hajtott berendezés egyenes átviteli vezetékben helyezhető el.

A derékszögű bolygókerekes hajtómű megváltoztatja az erőátvitel irányát, ami akkor lehet hasznos, ha a gép elrendezése nem teszi lehetővé, hogy a motort és a kimeneti berendezéseket egyazon tengely mentén helyezzék el.

Egyik dizájn sem általánosan jobb.

A helyes választás elsősorban az alábbiaktól függ: a rendelkezésre álló beépítési hely, a motor helyzete, a hajtott berendezés helyzete, a szükséges nyomaték, a redukciós arány, a bemeneti és kimeneti interfész és a karbantartási hely.

Az SGR bolygókerekes sebességváltó-kínálata koaxiális és derékszögű konfigurációkat is tartalmaz a különböző tengelyelrendezési követelményekhez.

06. Miért válassza az SGR koaxiális bolygókerekes sebességváltókat?

Az SGR ipari fejlesztéseket fejleszt bolygókerekes sebességváltó megoldások igényes átviteli alkalmazásokhoz.

Az N sorozat moduláris és soros tervezési filozófiát alkalmaz, lehetővé téve a különböző fokozatok, bemeneti konfigurációk, kimeneti elrendezések és szerelési módszerek kombinálását az alkalmazási követelményeknek megfelelően. Az SGR aktuális termékinformációi a koaxiális és derékszögű bolygószerkezeteket és a többféle rögzítési megoldást sorolják fel.

A fogaskerekek gyártásához az SGR 20CrMnTi ötvözött acélt használ, a fogaskerekeket a precíziós köszörülés előtt karburizálják és hűtik. Ennek a gyártási megközelítésnek az a célja, hogy biztosítsa az igényes ipari sebességváltó-alkalmazásokhoz szükséges keménységet, kopásállóságot és sebességváltó pontosságot.

SGR is támogatja a testreszabott bolygókerekes sebességváltó megoldások az OEM berendezésgyártók számára, különösen ott, ahol a szabványos katalógus-konfigurációk nem képesek teljes mértékben kielégíteni a nyomaték, az arány, a bemeneti/kimeneti interfészek, a szerelési méretek vagy a működési feltételek követelményeit.

Az N sorozat ipari alkalmazásokhoz használható, beleértve a bányászatot, építőipari gépeket, tengeri segédgépeket, emelést, anyagmozgatást és más nagy teherbírású berendezéseket.

Az importált ipari bolygókerekes hajtóművek alternatíváit értékelő ügyfelek számára az SGR ezt a sorozatot is lokalizált alternatívaként pozicionálja hasonló alkalmazásokhoz. Az eredeti termékdokumentáció azt állítja, hogy a sorozatot a hasonló, importált reduktorok cseréjével fejlesztették ki. Mindazonáltal minden csereprojektet műszakilag ellenőrizni kell a nyomaték, az áttétel, a méretek, a tengelykapcsolatok, a terhelések, a munkaciklus és a tényleges működési feltételek szerint, ahelyett, hogy pusztán a modell méretéből feltételeznénk a felcserélhetőséget. (Szerző, SGR, Angie Zhang)
