A különbség a koaxiális és a derékszögű bolygókerekes sebességváltók között

Bolygóhajtóművek Az egyik leghatékonyabb és legkompaktabb megoldás az ipari gépek erőátvitelére. A koaxiális és derékszögű konfigurációk közötti alapvető különbségek megértése kulcsfontosságú az adott alkalmazásokhoz optimális rendszer kiválasztásához. Ez az átfogó útmutató feltárja mindkét forma működési elveit, teljesítményjellemzőit és ideális felhasználási eseteit, miközben rávilágít arra, hogy a speciális gyártók hogyan szeretik Shanghai SGR Heavy Industry Machinery Co., Ltd. kihasználja a fejlett mérnöki megoldásokat a nagy teljesítményű megoldások megvalósításához.

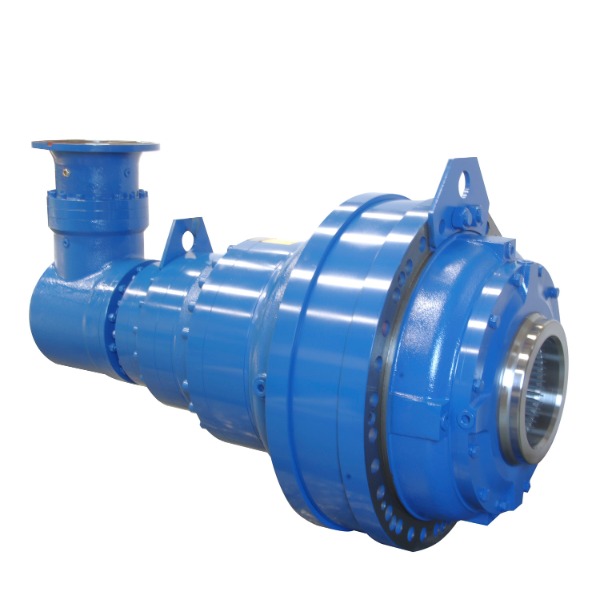

Karimás bemeneti derékszögű, nagy kimeneti nyomatékú bolygókerekes hajtómű motorral

A planetáris sebességváltó alapjainak megértése

A konkrét konfigurációk vizsgálata előtt elengedhetetlen, hogy megértsük azokat az alapelveket, amelyek a bolygókerekes hajtóműveket egyedülállóan hatékonysá teszik számos iparágban. A bolygókerekes hajtómű, más néven epiciklikus sebességváltó, központi napkereszttel, több tartóra szerelt bolygókerekes fogaskerékkel és a bolygókhoz illeszkedő külső gyűrűvel rendelkezik. Ez az elrendezés több teljesítményutat hoz létre, és a terhelést több érintkezési pont között osztja el a kivételes nyomatéksűrűség és hatékonyság érdekében.

• Kompakt erőátvitel magas nyomaték/tömeg aránnyal
• Többféle erőút, amely a terhelést több fogaskerék-háló között osztja el
• Kiváló hatékonyság a minimális csúszási súrlódásnak köszönhetően
• Precíz pozicionálási képesség minimális holtjátékkal
• Kiváló ütéselnyelés a terhelésmegosztás révén

Alapelemek és funkcióik

Minden bolygókerekes hajtóműrendszer számos kritikus komponensből áll, amelyek összhangban működnek a hatékony energiaátvitel érdekében. A napfogaskerekek központi bemeneti komponensként szolgálnak, míg a bolygókerekek körülötte forognak, és egyszerre hálóznak be a nap- és a gyűrűs fogaskerekekkel. A bolygótartó szerelvény köti össze a bolygókat és biztosítja a kimenetet a legtöbb szabványos konfigurációban, bár a különböző elrendezések különböző sebességarányokat és irányokat eredményezhetnek.

• Napfelszerelés: Központi alkatrész, amely bemeneti energiát kap
• Bolygó fogaskerekek: Általában három vagy több fogaskerék, amelyek a napkerék körül keringenek
• Bolygótartó: Szerkezeti alkatrész, amely a bolygókerekeket a helyén tartja
• Gyűrűs fogaskerék: Külső fogaskerék belső fogakkal, amely körülveszi a rendszert
• Kimeneti mechanizmus: konfigurációtól függően változik (vivő, gyűrű vagy nap)

Koaxiális bolygóműves hajtóművek: tervezés és alkalmazások

A koaxiális bolygókerekes hajtóművek bemeneti és kimeneti tengelyei ugyanazon forgási tengely mentén helyezkednek el, így egyszerű erőátviteli útvonalat hoznak létre, kivételes hatékonysággal. Ez a konfiguráció különösen értékes azokban az alkalmazásokban, ahol a helyszűke és az igazítás egyszerűsége az elsődleges szempont. A koaxiális kialakítások eredendő szimmetriája hozzájárul a kiegyensúlyozott terheléselosztáshoz és a minimális vibrációhoz, így ideálisak a precíziós alkalmazásokhoz.

• A bemeneti és kimeneti tengelyek ugyanazon a forgástengelyen osztoznak
• Kivételes hatékonyság (gyakran 97% vagy magasabb fokozatonként)
• Kompakt radiális méretek nagy teljesítménysűrűséggel
• Minimális rezgés- és zajkeltés
• Egyszerűsített szerelési és beállítási eljárások

Koaxiális kialakítások teljesítményjellemzői

A koaxiális bolygókerekes hajtóművek teljesítményelőnyei alkalmassá teszik őket a különféle iparágakban tapasztalható igényes alkalmazásokhoz. Nagy hatékonyságuk a fogaskerekek hálóin keresztüli minimális teljesítményveszteségből fakad, míg kompakt formájuk lehetővé teszi a szűkös helykörnyezetbe való beilleszthetőséget. A bolygórendszerek kiegyensúlyozott természete természetesen csökkenti a vibrációt, hozzájárulva az alkatrészek hosszabb élettartamához és a jobb működési stabilitáshoz.

Derékszögű bolygóműves sebességváltók: tervezés és alkalmazások

A derékszögű bolygókerekes hajtóművek tartalmaznak egy kúpkerekes fokozatot, amely 90 fokkal átirányítja az erőátvitelt, így sokoldalú megoldásokat kínál a merőleges bemeneti és kimeneti követelményekkel rendelkező alkalmazásokhoz. Ez a konfiguráció ötvözi a bolygókerekes hajtómű robusztusságát a kúpkerekek irányú rugalmasságával, egyedülálló előnyöket kínálva a gépelrendezés optimalizálása terén. A derékszögű bolygókerekes hajtómű A kialakítás különösen előnyös, ha az indítómotort párhuzamosan kell elhelyezni a hajtott alkatrészsel.

• 90 fokos erőátvitel a bemenet és a kimenet között
• Helytakarékos konfiguráció meghatározott gépelrendezésekhez
• Bolygó- és kúphajtómű-technológiák kombinációja
• Kiváló szerelési rugalmasság szűk helyeken
• Különféle kimeneti konfigurációkban kapható (tömör tengely, üreges tengely)

Derékszögű tervek teljesítményjellemzői

A derékszögű bolygókerekes hajtóművek egyedi teljesítményjellemzőket biztosítanak, amelyek nélkülözhetetlenek bizonyos alkalmazásokban. A kúpkerekes fokozat beépítése különböző hatékonysági szempontokat vezet be, miközben felbecsülhetetlen irányú rugalmasságot biztosít. Ezen teljesítményparaméterek megértése elengedhetetlen az alkalmazás megfelelő tervezéséhez és kiválasztásához.

Összehasonlító elemzés: koaxiális vs. derékszögű bolygóhajtóművek

A koaxiális és derékszögű bolygókerekes sebességváltók közötti választás az alkalmazási követelmények, a térbeli korlátok és a teljesítményprioritások alapos mérlegelését igényli. Mindegyik konfiguráció különálló előnyöket kínál, amelyek jobban megfelelnek bizonyos forgatókönyveknek. Ez az összehasonlító elemzés megvizsgálja a kritikus különbségeket, hogy megalapozza a kiválasztási folyamatot.

• Tengelyelrendezési különbségek és hatásuk a géptervezésre
• Hatékonysági összehasonlítások a működési tartományok között
• Nyomatéksűrűség és erőátviteli képességek
• Alkalmazás-specifikus előnyök és korlátok
• Költségmegfontolások a berendezés teljes életciklusa során

Hatékonyság és teljesítményátvitel összehasonlítása

A hatékonyság jelenti az egyik legjelentősebb különbséget a koaxiális és derékszögű bolygókerekes hajtóművek között. A koaxiális kialakítások közvetlen teljesítményútja minimálisra csökkenti az energiaveszteséget, míg a derékszögű konfigurációk további veszteségeket tapasztalnak a kúpkerék interfészén. Ez a hatékonyságkülönbség egyre fontosabbá válik a nagy ciklusú alkalmazásokban, ahol az energiafogyasztás jelentősen befolyásolja az üzemeltetési költségeket.

Alkalmazás-specifikus kiválasztási irányelvek

A koaxiális és derékszögű bolygókerekes hajtóművek közötti optimális választás nagymértékben függ a konkrét alkalmazási követelményektől és korlátoktól. A koaxiális kialakítások jellemzően a maximális hatékonyságot és egyszerű erőátvitelt igénylő alkalmazásokban jeleskednek, míg a derékszögű konfigurációk speciális térbeli kihívásokat oldanak meg. Ezen alkalmazási irányelvek megértése biztosítja a sebességváltó megfelelő kiválasztását a hosszú távú megbízhatóság és teljesítmény érdekében.

• A koaxiális előnyben részesítendő: nagy hatékonyságú igényekhez, közvetlen meghajtású alkalmazásokhoz
• A derékszögű előnyben részesítendő: helyszűke elrendezések, 90°-os erőátvitel
• Mindkét konfiguráció alkalmas: nagy nyomatékú alkalmazásokhoz, precíziós pozicionáláshoz
• Különleges szempontok: zord környezet, karbantartás hozzáférhetősége
• Életciklus költségtényezők: kezdeti beruházás vs. működési hatékonyság

Haladó mérnöki ismeretek a modern bolygóműves rendszerekben

A kortárs bolygókerekes sebességváltó-konstrukció fejlett mérnöki elveket és gyártási technológiát alkalmaz, hogy soha nem látott teljesítményszintet érjen el. Cégek, mint Shanghai SGR Heavy Industry Machinery Co., Ltd. kifinomult tervezési optimalizáló rendszereket és precíziós gyártóberendezéseket alkalmaznak a szigorú ipari szabványoknak megfelelő sebességváltók előállításához. A PhD-kből és vezető mérnökökből álló kutató-fejlesztő csapatuk speciális rendszereket fejlesztett ki, beleértve a Planetáris sebességváltó és a Planar Double-Enveloping Worm Gear Optimization Design System.

• Fejlett fogprofil-optimalizálás a terheléselosztáshoz
• Precíziós gyártás CNC gépekkel
• Átfogó tesztelés teljesítmény- és hatékonyságvizsgáló rendszerekkel
• Innovatív anyagok és hőkezelési eljárások
• Integrált tervezési, gyártási és műszaki szolgáltatási rendszerek

Innováció az alacsony zajszintű bolygókerekes sebességváltó tervezésében

A zajcsökkentés jelentős hangsúlyt fektet a modern bolygókerekes hajtóművek fejlesztésére, különösen mivel az iparágak szigorúbb munkahelyi és környezetvédelmi előírásokat vezetnek be. A fejlett mérnöki megközelítések közé tartoznak az optimalizált fogmódosítások, a precíziós gyártási tűréshatárok és a speciális rezgéscsillapítási technikák. A törekvés alacsony zajszintű bolygókerekes sebességváltó megoldások versenyképes megkülönböztető tényezővé váltak a vezető gyártók között.

• A fogaskerekek fogainak precíziós köszörülése az optimális kötési jellemzők érdekében
• Fejlett csapágyválasztási és szerelési technikák
• A ház kialakításának optimalizálása a rezgéscsillapítás érdekében
• Kenőrendszer tervezés a zajcsökkentés érdekében
• Átfogó tesztelés akusztikus mérőberendezéssel

Az alkalmazáshoz megfelelő bolygóműves hajtómű kiválasztása

A bolygókerekes sebességváltó megfelelő kiválasztása számos műszaki paraméter és üzemeltetési szempontok szisztematikus értékelését igényli. Az alapvető koaxiális kontra derékszög döntésen túl a mérnököknek figyelembe kell venniük a nyomatékkövetelményeket, a fordulatszám-arányokat, a környezeti feltételeket és az életciklusra vonatkozó elvárásokat. Ez a kiválasztási keret segít az optimális konfiguráció azonosításában, miközben elkerüli a sebességváltó specifikációjában előforduló gyakori buktatókat.

• A nyomaték és a fordulatszám követelményeinek átfogó értékelése
• Szerelési kényszerek és térbeli korlátok elemzése
• A környezeti tényezők és a munkaciklus értékelése
• A karbantartási követelmények és a hozzáférhetőség figyelembevétele
• A teljes tulajdonlási költség elemzése a kezdeti vételáron felül

Műszaki specifikáció kidolgozása

Az átfogó műszaki specifikációk elkészítése kritikus lépést jelent a bolygókerekes sebességváltó kiválasztásának folyamatában. A jól meghatározott specifikációk biztosítják, hogy a kiválasztott sebességváltó megbízhatóan működjön a tervezett élettartama alatt, miközben minden alkalmazási követelménynek eleget tesz. Ennek a folyamatnak a teljesítményparaméterekre és a fizikai jellemzőkre egyaránt ki kell terjednie.

GYIK

Mennyi a bolygókerekes sebességváltó jellemző élettartama?

A bolygókerekes hajtóművek élettartama jelentősen eltér az alkalmazási feltételektől, a karbantartási gyakorlattól és a terhelési jellemzőktől függően. Megfelelő üzemi körülmények és megfelelő karbantartás mellett a kiváló minőségű bolygókerekes hajtóművek jellemzően 20 000 óra élettartamot érnek el. A hosszú élettartamot befolyásoló kritikus tényezők közé tartozik a megfelelő kenés, a tervezési határokon belüli üzemi hőmérséklet, a névleges kapacitást meghaladó lökésterhelés elkerülése és a beállítási pontosság. A gyártók kedvelik Shanghai SGR Heavy Industry Machinery Co., Ltd. A robusztus kialakítás, a prémium anyagok és a precíziós gyártás révén meghosszabbított élettartamra tervezik sebességváltóikat.

Hogyan ér el egy bolygókerekes sebességváltó nagy nyomatéksűrűséget?

A bolygókerekes sebességváltók kivételes nyomatéksűrűséget érnek el egyedi teljesítményelosztó architektúrájuk révén. A hagyományos fogaskerék-elrendezésekkel ellentétben, amelyek az erőt egyetlen fogaskerék-hálón keresztül adják át, a bolygórendszerek a nyomatékot több bolygókerekes fogaskerék között osztják el egyszerre. Ez a terhelésmegosztás kompaktabb kialakítást tesz lehetővé, miközben nagyobb nyomatékértékeket kezel. Ezenkívül a koaxiális elrendezés kiegyensúlyozott erőeloszlást hoz létre, amely minimálisra csökkenti a csapágyterhelést és a ház feszültségeit, tovább hozzájárulva a kompakt méretekhez. A nagy nyomatékú bolygókerekes sebességváltó konfiguráció az egyik leghelytakarékosabb erőátviteli megoldás.

Használhatók-e bolygókerekes hajtóművek nagy pontosságú alkalmazásokban?

Teljesen. A bolygókerekes hajtóművek kivételesen alkalmasak nagy pontosságú alkalmazásokra, ha megfelelő tűrésekkel és precíziós alkatrészekkel gyártják őket. A legfontosabb precíziós mutatók közé tartozik az alacsony holtjáték (precíziós modellekben gyakran 1 ívperc alatt), a nagy torziós merevség és a kiváló helyzetmegismételhetőség. Rendkívüli precizitást igénylő alkalmazásokhoz, speciális precíziós bolygókerekes sebességváltó a konstrukciók olyan funkciókat tartalmaznak, mint az előfeszített csapágyak, a precíziós köszörülési fogaskerekek és az optimalizált fogprofilok. Ezek a jellemzők ideálissá teszik a bolygókerekes hajtóműveket robotikában, repülésben, orvosi berendezésekben és más, pontos mozgásvezérlést igénylő alkalmazásokban.

Milyen karbantartást igényelnek a bolygókerekes hajtóművek?

A bolygóműves hajtóművek viszonylag minimális karbantartást igényelnek sok más erőátviteli alkatrészhez képest, de a megfelelő gondozás jelentősen meghosszabbítja az élettartamot. Az elsődleges karbantartási tevékenységek közé tartozik a rendszeres kenés a gyártó specifikációi szerint, a tömítések sértetlenségének időszakos ellenőrzése, valamint a szokatlan zaj vagy hőmérséklet-emelkedés figyelése. Modern bolygókerekes hajtómű karbantartása A gyakorlatok a fix intervallumú csere helyett az állapotalapú felügyeletet helyezik előtérbe, a rezgéselemzést, az olajelemzést és a hőfelügyeletet alkalmazva a karbantartási igények előrejelzésére a meghibásodás előtt.

Hogyan választhatok soros és derékszögű bolygókerekes sebességváltók között?

A soros (koaxiális) és derékszögű bolygókerekes hajtóművek közötti választás elsősorban az adott alkalmazáson belüli térbeli korlátoktól és hatékonysági követelményektől függ. A koaxiális kialakítások nagyobb hatékonyságot és jellemzően nagyobb nyomatéksűrűséget kínálnak, így ideálisak, ha a bemenet és a kimenet összehangolása egyszerű. A derékszögű konfigurációk megoldják azokat a térbeli kihívásokat, ahol az indítómotort merőlegesen kell elhelyezni a hajtott alkatrészre, bár a hatásfok enyhe kompromisszumával a kiegészítő kúpkerék fokozat miatt. Ennek az alapvető kiválasztási döntésnek a meghozatalakor vegye figyelembe a teljes rendszerelrendezést, a karbantartáshoz való hozzáférést és a hatékonysági követelményeket.
