A bolygókerekes reduktorok és a csigakerekes reduktorok jellemzőinek összehasonlítása

A reduktor egy közbenső mechanizmus, amely összeköti az áramforrást és az aktuátort, összehangolva a sebességet és a nyomatékot. Sokféle reduktor létezik, beleértve a harmonikus reduktorokat, RV reduktorokat, bolygókerekes reduktorok , és csigahajtómű-csökkentők.

Az ilyen típusú reduktorok közül a bolygókerekes reduktorok és a csigakerekes reduktorok egyaránt nagyon elterjedtek a mechanikus hajtóművekben és az ipari automatizálásban, és a Shanghai SGR Heavy Industry Machinery Co., Ltd., egy nagy múltú reduktorgyártó fő termékei. Az ipari reduktorok kutatás-fejlesztésében és gyártásában szerzett több mint 15 éves tapasztalatával az SGR részletes összehasonlítást készített a bolygókerekes reduktorok és a csigakerekes reduktorok között.

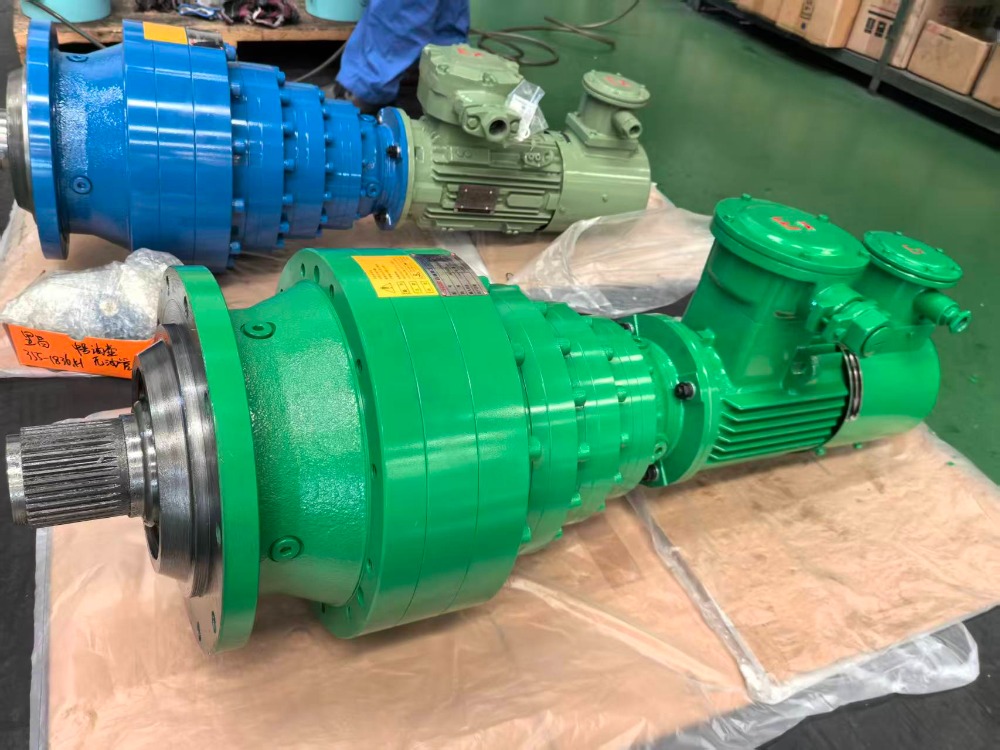

(1) Bolygókerekes reduktor

A bolygókerekes reduktor egy mechanikus erőátviteli eszköz, amely egy napkerékből, bolygókerekes fogaskerekekből, bolygókerekes tartóból és egy belső gyűrűs fogaskerékből áll. Az erőt úgy ad át, hogy bolygókerekes fogaskerekeket forgat egy központi napkerék körül, és viszonylag kis helyen nagy nyomatékerősítő hatást tud elérni.

A bolygókerekes reduktor négy fő jellemzője:

1. Magas átviteli hatékonyság és kompakt szerkezet

A bolygókerekes reduktorok átviteli hatásfoka általában 90% feletti, alacsony energiaveszteséggel és magas átviteli hatásfokkal. A bolygókerekes reduktorok viszonylag kompakt szerkezetű bolygókerekes hajtóműrendszert használnak, így alkalmasak korlátozott helyigényű alkalmazásokhoz.

2. Széles áttételi tartomány és erős teherbíró képesség

A bolygókerekes reduktorok különböző méretű fogaskerekek kombinálásával nagyobb áttételi arányt érhetnek el. Mivel több hajtómű egyidejűleg működik, a bolygókerekes reduktorok nagyobb teherbírásúak, és nagyobb radiális és axiális terhelést is elviselnek.

3.Jó stabilitás és pontos vezérlés

A bolygókerekes reduktorban a fogaskerekek egyenletesen oszlanak el, és az egyes alkatrészek terhelése kiegyensúlyozott, ami jobb stabilitást és simaságot eredményez. Jelenleg a legtöbb bolygókerekes reduktor alacsony holtjátékot használ, ami csökkenti a holtjátékot, javítja a sebességváltó pontosságát, és biztosítja a sebességváltó pontosságát és stabilitását a hosszú távú működés során.

4. Hosszú élettartam és széles körű alkalmazás

A fogaskerekekre ható egyenletes erő és a kiváló minőségű gyártási folyamat hosszú élettartamot biztosít a bolygócsökkentőnek.

Például az SGR bolygókerekes reduktorainak fogaskerekei 20CrMnTi-ből készülnek, karburizálják és hűtötték, majd köszörülik. Olyan előnyöket kínálnak, mint a többfogú terheléselosztás, a stabil és megbízható működés, valamint a magas mechanikai hatásfok. Az SGR bolygókerekes reduktorait széles körben használják különféle ipari ágazatokban, beleértve az építőipari gépeket, a tengeri segédgépeket, a bányászati ​​gépeket, valamint a textilnyomtató és -festő gépeket.

(2) Csigahajtómű-csökkentő

A csigahajtómű-csökkentő sebességcsökkentést és nyomatékerősítést ér el a bemeneti és a kimeneti tengely között a csigakerék és a csiga összekapcsolásával. A csigakerék egy csavar alakú fogaskerék, míg a csiga a hajtótengely, jellemzően spirál alakú. A kettő közötti összefonódás biztosítja a csigahajtómű-csökkentő egyedi átviteli jellemzőit.

A csigahajtómű-csökkentő négy fő jellemzője:

1. Kompakt szerkezet, nagy csökkentési arány érhető el

A csigakerekes reduktorokhoz csak egy csigakerék és egy csiga szükséges, így viszonylag kompaktak. Jellemzően nagy, 10:1-től 100:1-ig vagy még magasabb csökkentési arányuk van, ami nagy nyomatékot tesz lehetővé, és alkalmassá teszi őket nagy teljesítményt igénylő alkalmazásokhoz.

2.Egyedi önzáró

A csigakerekes reduktorok erős önzáró tulajdonsággal rendelkeznek, megakadályozva a csiga elfordulását a csigakerék hátramenetével. Ez növeli a biztonságot, és nagyon hasznossá teszi azokat az olyan alkalmazásokban, ahol meg kell akadályozni a rakomány szabad leesését. Az önzáró funkció a gépészeti és ipari területeken is csökkenti a balesetek előfordulását.

3. Kopásálló és tartós, hosszú élettartamú

Jelenleg a piacon a csigakerekes reduktorok jellemzően bronzból vagy más kopásálló anyagokból készülnek, amelyek kiváló kopásállóságot és tartósságot kínálnak. Ezek az anyagok alkalmasak hosszú távú, nagy terhelésű üzemi körülményekre, meghosszabbítva a csigakerekes reduktor élettartamát.

Ezenkívül a csigahajtómű-csökkentőben lévő csigakerék jellemzően evolvens fogprofilt használ. Ez a kialakítás simább kapcsolatot biztosít a csiga és a csigakerék között, csökkenti az ütéseket és a vibrációt, ezáltal javítja az átvitel hatékonyságát és élettartamát.

4. Sima működés és alacsony zajszint

A csigakerekes reduktorokban a csigakerék és a csiga közötti háló nagyon sima, így csökken a zaj. Továbbá a modern csigakerekes reduktorokat általában CNC szerszámgépekkel gyártják, biztosítva a csiga és a csigakerék alapvető méretpontosságát és fogprofil pontosságát, valamint jelentősen csökkentve a működés közbeni rezgést és zajt.

Például az SGR csigakerekes reduktorainak csiga 20CrMnTi-ből készül, karburizálva és hűtve, majd köszörülve, a csigakerék pedig nagy teljesítményű bronzötvözetből készül, ami tartós kopásállóságot, nagy átviteli hatékonyságot és hosszú élettartamot eredményez.

A hasonló hengeres csiga- és csigakerékpárokhoz képest lényegesen jobb teherbírást és átviteli hatékonyságot kínál. Mechanikus önreteszeléssel is rendelkezik nagy fordulatszámon, hatékonyan növelve a gépek biztonságát. Az SGR az érintett egyetemekkel együttműködve szisztematikus kutatásokat végzett a tervezés, a folyamat, a gyártás, az összeszerelés és a tesztelés terén, abban a reményben, hogy elősegíti ennek a kínaiak által feltalált innovatív átviteli technológiának a fejlesztését és népszerűsítését. A szerelési méretek felcserélhetők egy külföldi cég CAVEX® csigahajtóműveivel, és a legfontosabb erőátviteli alkatrészek is testreszabhatók.

(3) A két reduktor alkalmazási területeinek különbségei

A bolygókerekes reduktorok olyan alkalmazásokhoz alkalmasak, amelyek nagy átviteli hatékonyságot, pontos átvitelt és kis redukciós arányt igényelnek. A speciális alkalmazási területek és berendezések gyakran a következők: automatizált gyártósorok, kotrógépek, daruk, bányászati berendezések, szélturbinák, élelmiszer-feldolgozó berendezések, textilipari gépek, nyomdagépek stb.

A csigakerekes reduktorok olyan ipari és mechanikai területeken használhatók, amelyek nagy nyomatékot, erős önzárót és nagy redukciós arányt igényelnek. Konkrét alkalmazási területek a következők: daruk, csörlők, felvonók, emelőplatformok, szállítószalag-rendszerek, csomagológépek, élelmiszer-feldolgozó berendezések, vegyi berendezések, nyomdai berendezések és néhány mezőgazdasági gép.

A bolygókerekes reduktoroknak és a csigakerekes reduktoroknak megvannak a saját egyedi előnyei és alkalmazható forgatókönyvei. Ipari és mechanikai alkalmazásokban az, hogy melyik reduktort kell kiválasztani, végső soron az alkalmazási igényektől és a munkakörnyezeti követelményektől függ. (Szerző, SGR, Angie Zhang)
