A kettős borítású csigahajtóművek megértése: mélyrepülés a tervezésben és alkalmazásban

Az erőátvitel világában állandó mérnöki kihívást jelent a nagy nyomaték és a zökkenőmentes működés elérése kompakt térben. A különféle megoldások közül a kettős borítású csigahajtómű egyedülálló és rendkívül hatékony kialakítása az igényes alkalmazásokhoz. A szabványos csigakerekekkel ellentétben ez a konfiguráció jelentősen megnövelt felületi érintkezést biztosít a csiga és a fogaskerék között, ami kiváló teherbírást és tartósságot eredményez. Ez a cikk átfogó feltárást nyújt a kettős borítású csigahajtómű technológiájáról, annak előnyeiről, ideális felhasználási eseteiről és kritikus kiválasztási kritériumairól, hogy segítsen megérteni kulcsfontosságú szerepét a modern gépekben.

Mi az a kettős borítású csigahajtómű?

A kettős borítású csigakerékhajtás egy speciális típusú hajtóműrendszer, amelyben mind a csiga (a csavar), mind a csigakerék (a kerék) torok- vagy homokóra alakú. Ez azt jelenti, hogy a csiga körbeveszi a fogaskereket, és ezzel egyidejűleg a fogaskerék beborítja a férget. Ez a kettős beburkoló hatás sokkal nagyobb érintkezési felületet hoz létre az illeszkedő fogak között, mint az egyburkos vagy hengeres csigakerék-készlet. Ennek a bonyolult kialakításnak az elsődleges előnye, hogy rendkívül nagy nyomatékot képes továbbítani anélkül, hogy a csigahajtómű-konstrukciókban rejlő kompaktságot veszélyeztetné. Az összetett geometria precíziós gyártást igényel, de páratlan teljesítménnyel jutalmazza a zord környezetben.

• Megnövelt érintkezési terület: A torkos kialakítás lehetővé teszi, hogy több fog egyidejűleg ossza meg a terhelést, drasztikusan csökkentve az egyes fogaskerekek fogaira nehezedő feszültséget.
• Precíziós gyártás: Ezen alkatrészek előállításához fejlett CNC gépekre és szigorú minőségellenőrzésre van szükség a tökéletes hálózás és az optimális teljesítmény biztosítása érdekében.
• Kiváló terheléselosztás: A terhelés nem egyetlen pontra összpontosul, hanem szélesebb felületen oszlik el, minimálisra csökkentve a kopást.

A kettős borítású csigakerekek fő előnyei

Az egyedi geometria a kettős borítású csigahajtómű számos különálló működési előnnyel rendelkezik, amelyek miatt ez az előnyben részesített választás nagy igénybevételű alkalmazásokhoz. Ezeket a sebességváltókat úgy tervezték, hogy ott is kitűnjenek, ahol mások meghibásodhatnak, és az erő, a megbízhatóság és a hosszú élettartam keverékét kínálják. A következő pontok részletezik azokat az alapvető előnyöket, amelyek ezt a sebességváltó-konstrukciót megkülönböztetik társaitól.

• Nagyobb nyomatékkapacitás: A megnövelt érintkezési felület lehetővé teszi, hogy a rendszer hatékonyabban kezelje a lökésszerű terheléseket, és hatékonyabban tartsa fenn a nagy nyomatékot, mint a szabványos csigahajtóművek.
• Fokozott tartósság és hosszú élettartam: Az egységnyi felületre jutó feszültség csökkentése miatt az alkatrészek kevésbé kopnak, ami hosszabb élettartamot és csökkentett karbantartási igényt eredményez.
• Kompakt kialakítás a nagy csökkentési arányért: Magas egyfokozatú redukciós arányt biztosítanak viszonylag kis csomagban, értékes helyet takarítva meg a gépek elrendezésében.
• Halkabb működés: A sima, több fogas kapcsolódás gyakran csendesebb és egyenletesebb teljesítményt eredményez, ami kritikus fontosságú a zajérzékeny környezetben.

Összehasonlítás: Dupla borítékos vs. Standard Worm Gears

A sebességváltó kiválasztásakor kulcsfontosságú a kettős borítású és a szabványos hengeres csigakerék közötti teljesítménybeli különbségek megértése. Az alábbi táblázat felvázolja azokat a főbb különbségeket, amelyek befolyásolják az alkalmazás alkalmasságát.

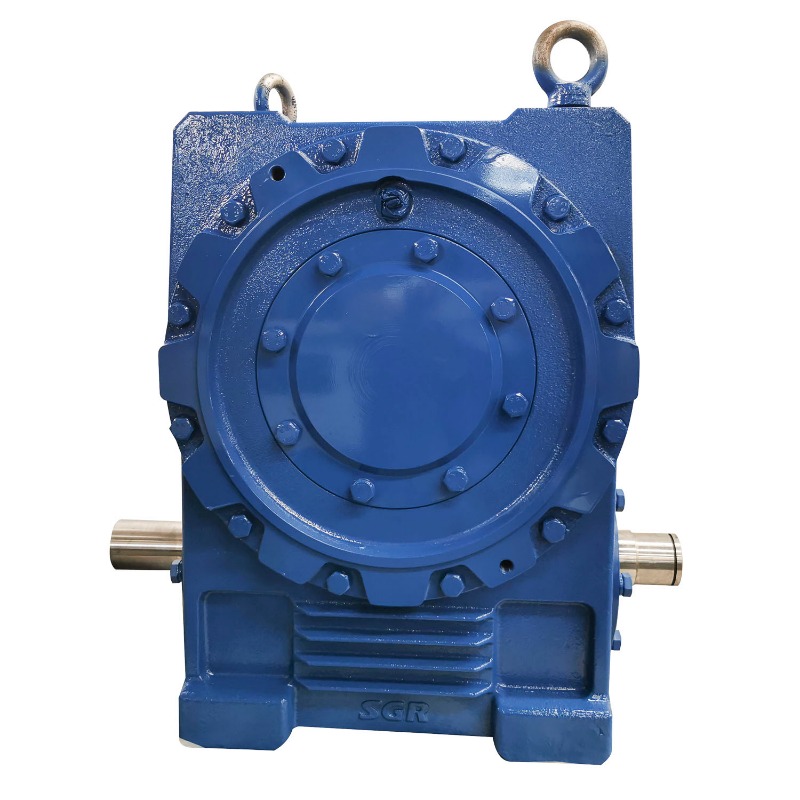

Nagy hatékonyságú, kettős borítású csigahajtómű-csökkentő

A teljesítmény optimalizálása kettős beborító fogaskerék-kialakítással

Az a. képességeinek teljes kihasználása kettős borítású hajtómű kialakítás , számos tényezőt alaposan figyelembe kell venni. Az optimalizálás nem csak a sebességváltó kiválasztásáról szól; arról van szó, hogy helyesen integrálja a rendszerbe. A megfelelő beállítás, kenés és hőkezelés a legfontosabbak az ígért teljesítmény és élettartam eléréséhez. Ezen szempontok figyelmen kívül hagyása érvénytelenítheti ennek a robusztus kialakításnak a benne rejlő előnyeit.

• Precíziós igazítás: A hibás beállítás a meghibásodás elsődleges oka. Ezeket az egységeket rendkívüli körültekintéssel kell felszerelni, hogy a csiga és a fogaskerekek egymáshoz képest tökéletesen elhelyezkedjenek.
• Fejlett kenési rendszerek: A magas csúszóérintkező hőt termel. A kiváló minőségű, nagy viszkozitású olajjal ellátott speciális kenőrendszer elengedhetetlen a súrlódás csökkentéséhez, a hőelvezetéshez és a kopás megelőzéséhez.
• Hőkezelés: Folyamatos nagy terhelésű műveletek esetén külső hűtési módszerekre, például ventilátorokra vagy hőcserélőkre lehet szükség az optimális üzemi hőmérséklet fenntartásához.
• Anyagválasztás: A csiga jellemzően edzett acélból készül, míg a hajtómű gyakran lágyabb, bronzötvözetből készül a súrlódási és kopási jellemzők hatékony kezelése érdekében.

Nagy teherbírású csigahajtóművek ipari alkalmazásai

A robusztus természete nagy teherbírású csigahajtóművek nélkülözhetetlenné teszi őket azokban az iparágakban, ahol a berendezések a korlátokig vannak nyomva. Az a képességük, hogy kompakt lábnyom mellett hatalmas nyomatékot biztosítanak, és ellenállnak a hirtelen lökésszerű terheléseknek, a nehézgépek sarokkövévé teszik őket. A hatalmas súlyok mozgatása a bányászatban a pontos pozicionálás az űrben – ezek a sebességváltók a mozgásvezérlés nem énekelt hősei.

• Bányászat és ásványfeldolgozás: Szállítószalag-meghajtókban, zúzókban és emelőkben használják, ahol a megbízhatóság extrém terhelés mellett nem alku tárgya.
• Építőipari berendezések: Nélkülözhetetlen a kotrógépek lengőhajtásaihoz, a daruk húzószerkezeteihez és a betonkeverő dobokhoz.
• Anyagkezelés:
• Acélgyárak és hengerművek: Görgős asztalokban és manipulátorokban alkalmazzák, amelyek hatalmas erővel kezelik a vörösen izzó fémet.
• Repülés és védelem: Olyan rakétakilövő rendszerekben és műholdhelymeghatározó mechanizmusokban található meg, amelyek nagy igénybevétel mellett is precíz mozgást igényelnek.

Nagy nyomatékcsökkentő sebességváltó kiválasztása

A megfelelő választás nagy nyomatékcsökkentő sebességváltó kritikus döntés, amely hatással van az egész rendszer hatékonyságára, költségére és megbízhatóságára. A kiválasztási folyamat túlmutat a névleges nyomatékok áttekintésén, és magában foglalja az alkalmazás követelményeinek, a környezeti feltételeknek és az életciklus költségeinek holisztikus áttekintését. A módszeres megközelítés biztosítja, hogy olyan sebességváltót kapjon, amely nemcsak megfelelő, hanem optimális is az Ön egyedi igényeinek.

• Határozza meg a terhelési jellemzőket: Elemezze a terhelés jellegét (állandó, változó, lökés), annak nagyságát és a szükséges indítónyomatékot.
• Határozza meg a csökkentési arányt és a kimeneti sebességet: Számítsa ki a szükséges arányt a kívánt kimeneti fordulatszám eléréséhez a bemeneti motor fordulatszámából.
• Mérje fel a környezeti feltételeket: Vegye figyelembe az olyan tényezőket, mint a környezeti hőmérséklet, a por vagy nedvesség jelenléte, valamint a telepítéshez rendelkezésre álló hely.
• Szolgáltatási tényező értékelése: Mindig olyan sebességváltót válasszon, amelynek szerviztényezője figyelembe veszi az esetleges túlterheléseket és az alkalmazás súlyosságát.
• Vegye figyelembe az életciklus költségeit: Nézzen túl a kezdeti vételáron. Tényező a várható karbantartási, energiahatékonysági és közbeesési költségekben.

Főbb áttekintendő specifikációk

A gyártói adatlapok áttekintése során a csigahajtómű sebességcsökkentő , fordítson különös figyelmet ezekre a kritikus specifikációkra, hogy tökéletes illeszkedést biztosítson az alkalmazásához.

GYIK

Mi a fő különbség az egy- és a kettős borítású csigakerék között?

Az alapvető különbség a geometriájukban rejlik. Az egyburkos (vagy hengeres) csigakerék-készletben csak a csigakerék van torkolva, hogy részben körbeforduljon a hengeres csiga. Az a kettős borítású csigahajtómű , a csiga és a fogaskerék is torkában van. Ez egy homokóra alakú férget hoz létre, amely körbeveszi a fogaskereket, és egy fogaskereket, amely egyidejűleg beburkolja a férget. Ez a kettős beburkoló hatás lényegesen nagyobb érintkezési felületet eredményez a hálófogak között, ami a kulcsa a nagyobb nyomatékkapacitásnak és a tartósságnak az egyburkos kialakításhoz képest.

Miért drágábbak a duplaborítós csigahajtóművek?

A magasabb költség a kettős borítású csigahajtómű közvetlenül az összetett gyártási folyamatnak tulajdonítható. Mind a csiga, mind a hajtómű torkú, homokóra alakú geometriáját rendkívül nehéz előállítani. Speciális, precíziós CNC gépekre és szigorú minőség-ellenőrzésre van szükség annak biztosítására, hogy a két alkatrész tökéletesen illeszkedjen a nagy érintkezési felületen. A precíz konjugált művelet létrehozásához szükséges plusz megmunkálási idő, szakértelem és ellenőrzési folyamatok hozzájárulnak a hagyományos csigahajtóműveknél magasabb kezdeti költséghez, bár ezt gyakran az igényes alkalmazásokban nyújtott kiváló teljesítményük és hosszú élettartamuk indokolja.

Hogyan karbantarthatok egy dupla borítású csigakerekes hajtást?

Fenntartása a kettős borítású csigahajtómű középpontjában a megfelelő kenés és állapotfigyelés áll. Először is kritikus fontosságú a gyártó által megadott pontos típusú és viszkozitású kenőanyag használata, mivel a nagy csúszóérintkező teljes mértékben a robusztus olajfilmtől függ. Rendszeresen ellenőrizze az olajszintet, és keresse a szennyeződés vagy leromlás jeleit. Másodszor, figyelje az üzemi hőmérsékletet, és figyelje a hangváltozásokat, mivel a túlmelegedés vagy a szokatlan zaj elcsúszást, túlterhelést vagy kenési problémákat jelezhet. Végül tartsa be az olajcserék és ellenőrzések szigorú megelőző karbantartási ütemtervét, hogy proaktív módon kezelje a kopást és biztosítsa a maximális élettartamot.

Használható a csigahajtómű visszafutásra vagy tehertartásra?

Igen, minden csigahajtómű-konstrukció egyik eredendő előnye, beleértve a kettős borítékolás típus, természetes képessége, hogy megakadályozza a hátramenetet. A nagy súrlódás és a csigamenet sajátos szöge miatt a rendszer jellemzően önzáró. Ez azt jelenti, hogy a kimenő tengelyre (a fogaskerékre) kifejtett erő nem tudja visszahajtani a bemenő tengelyt (a csigat). Ez a funkció teszi csigahajtómű sebességcsökkentős kiválóan alkalmas olyan alkalmazásokhoz, mint a szállítószalagok emelkedőkön, emelők és felvonók, ahol hibabiztos tartószerkezetre van szükség, hogy megakadályozza a rakomány ellenőrizhetetlen leereszkedését áramkimaradás esetén.

Mik a meghibásodás jelei egy nagy teherbírású csigahajtóműben?

A kudarc korai jeleinek felismerése a nagy teherbírású csigahajtómű megelőzheti a katasztrofális leállást. A legfontosabb mutatók közé tartozik az üzemi hőmérséklet észrevehető emelkedése, ami gyakran kenési problémákra vagy túlterhelésre utal. Az olyan szokatlan zajok, mint a csiszolás, kopogás vagy túlzott nyüszítés, a fogaskerekek fogainak kopására, lyukasztására vagy hibás beállítására utalnak. A tömítések körül látható olajszivárgás a tömítés meghibásodását jelzi, ami nem megfelelő kenéshez vezethet. Végül, a pozíciópontosság elvesztése vagy a holtjáték (szabad mozgás) növekedése a kimenő tengelyben a belső kopás egyértelmű mechanikai jelei, amelyek azonnali vizsgálatot és karbantartást igényelnek.
