Ismerje meg a sebességcsökkentők három általános típusát

Az ipari hajtásrendszerek területén a fordulatszám-csökkentők kritikus elemként szolgálnak. Míg különféle típusok léteznek – mindegyiknek megvan a maga sajátos jellemzői, mindegyik ugyanazt az alapvető funkciót látja el: a motor nagy sebességű, alacsony nyomatékú kimenetét a berendezés által igényelt alacsony fordulatszámú, nagy nyomatékú kimenetté alakítja, miközben egyidejűleg összehangolja a tehetetlenséget és növeli a rendszer merevségét.

A piacon elérhető sebességcsökkentők széles választékával szembesülve hogyan tudja gyorsan azonosítani és kiválasztani az igényeinek leginkább megfelelőt? Ma bemutatjuk a sebességcsökkentők három leggyakoribb típusát.

Először a három típusú reduktor összehasonlítását mutatjuk meg.

Fogaskerekes reduktorok

Fogaskerekes reduktorok jellemzően spirális vagy kúpkerekes fogaskerekeket alkalmaznak, és egy-, két- vagy akár háromfokozatú erőátviteli elrendezéssel rendelkeznek. Viszonylag egyszerű felépítés és magas fokú szabványosítás jellemzi őket. A sebességcsökkentés a fogaskerekek közötti összekapcsolással érhető el, ami 95–98%-os átviteli hatékonyságot eredményez.

Az áttételi arányt a hajtó és a hajtott fogaskerekek közötti fogak számának aránya határozza meg. Ezek az egységek alacsony gyártási költségeket és egyszerű karbantartást kínálnak, így alkalmasak nagy sebességű, közepes terhelésű alkalmazásokhoz, például szerszámgépek orsóihoz, szállítószalagokhoz és csomagológépekhez. A sebességváltók azonban viszonylag terjedelmesek és helyigényesek. Korlátozottan ellenállnak az ütéseknek és a túlterhelésnek, így alkalmatlanok a gyakori start-stop ciklusokkal vagy nagy terhelésű ütésekkel járó műveletekre.

Jelenleg a fogaskerekes reduktorokat elsősorban általános ipari alkalmazásokban használják, amelyeket korlátozott költségvetés, stabil működési feltételek és mérsékelt pontossági követelmények jellemeznek.

Bolygókerekes reduktorok

A bolygókerekes fogaskerekek szerkezete alapján a bolygókerekes reduktorok szinkron többfogú erőátvitelt és szimmetrikus terheléselosztást biztosítanak a napkerék, a bolygókerekek és a belső gyűrűs fogaskerekek összekapcsolása révén; kompakt szerkezet, nagy merevség és nagy pontosság jellemzi őket. Ezek a reduktorok rendkívül nagy nyomatéksűrűséget kínálnak, és a kimenő nyomatékot messze meghaladja az azonos méretű hagyományos fogaskerekes reduktoroké.

Ezenkívül a bolygókerekes reduktorok nagy sebességváltó hatásfokkal, pontossággal, merevséggel és gyors reagálással rendelkeznek, miközben támogatják a nagy sebességű működést és a széles hőmérséklet-tartományt. Széles körben használják olyan alkalmazásokban, mint az árok nélküli vízszintes irányított fúróberendezések, bányaemelők, AGV hajtásrendszerek és szélenergia-termelés.

Bolygókerekes reduktorok demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

Jelenleg a bolygókerekes reduktorok elsősorban olyan ipari, mechanikai és gyártási alkalmazásokhoz alkalmasak, amelyek nagy pontosságot, nagy dinamikus reakciót, helyszűke működést vagy folyamatos nagy terhelési teljesítményt igényelnek.

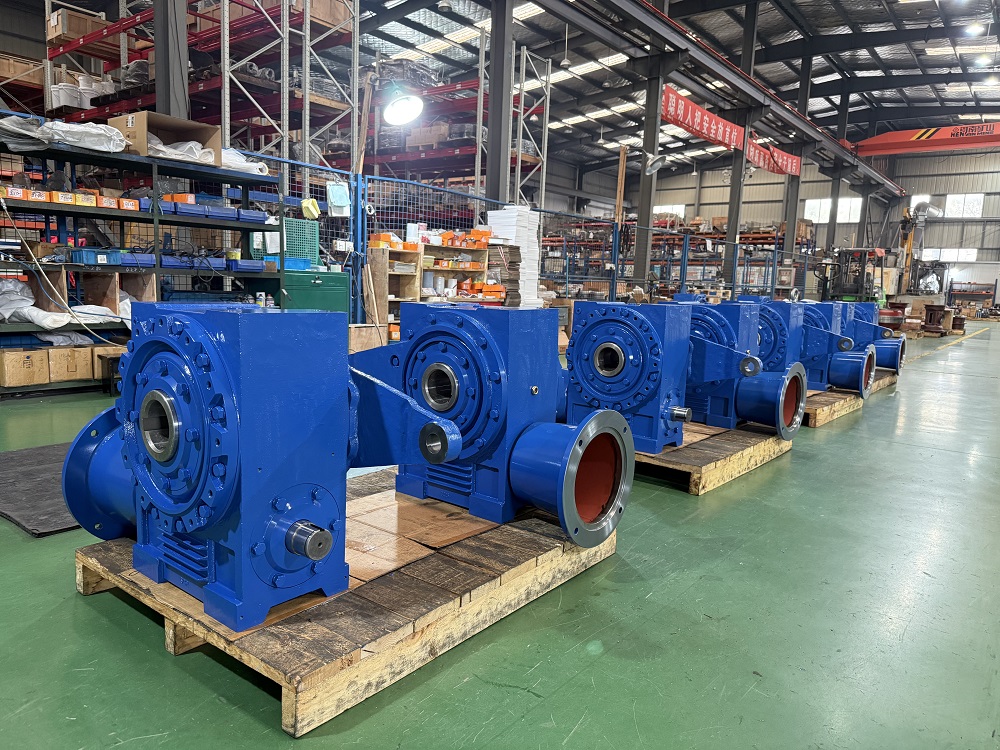

Csigahajtómű-csökkentők

Csigahajtómű-csökkentők operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

A csigahajtómű-csökkentőknek azonban vannak korlátai, nevezetesen viszonylag alacsony átviteli hatékonyságuk (50% és 70% között). A legalkalmasabbak olyan alkalmazásokhoz, amelyek nagy redukciós arányt, önzáró védelmet és alacsony sebességű, nagy terhelésű működést igényelnek, de nem ideálisak nagy pontosságú alkalmazásokhoz.

Ami a gyártást illeti, az olyan vezető gyártók egységei, mint az SGR (Hezong Heavy Industry), többfogú kapcsolódással rendelkeznek a csiga és a fogaskerék között. A csiga 20CrMnTi acélból készül, karburáláson, kioltáson és fogaskerék-köszörülésen esik át, míg a csigakerék nagy teljesítményű ötvözött bronzot használ a hosszan tartó kopásállóság biztosítása érdekében. Ezek a tervezési döntések magas átviteli hatékonyságot és hosszú élettartamot eredményeznek, jelentősen jobb teherbíró képességet és hatékonyságot kínálva az azonos specifikációjú szabványos hengeres csigahajtómű-készletekhez képest.

Jelenleg a csigahajtómű-csökkentőket széles körben használják a függőleges átvitelt igénylő ágazatokban, mint például a felvonók, az anyagmozgatás és -emelés, a bányászat és a vegyi üzemek építése.

A három gyakori reduktortípus mindegyikének megvannak a maga előnyei és hátrányai. Ha az alkalmazás előnyben részesíti a hatékonyságot és a költséghatékonyságot, a sebességváltók a javasolt választás. Ha a precizitás, a merevség és a tömörség a prioritás, akkor a bolygócsökkentők előnyben részesítendők. Ha az elsődleges követelmény a magas redukciós arány és az önzáró képesség, akkor a csigakerekes reduktorok a legjobb megoldás. (Szerző, SGR, Angie Zhang)
