Planetáris sebességváltó vs féregváltó: melyik a jobb?

A nagy teherbírású ipari gépekhez való sebességváltó kiválasztásakor a mérnökök és berendezésgyártók gyakran két általános átviteli megoldást hasonlítanak össze: bolygókerekes hajtóművek és csigahajtóművek .

Mindkettő nagy nyomaték- és fordulatszám-csökkentést biztosít, de átviteli elveik, hatékonyságuk, nyomatéksűrűségük és alkalmazási forgatókönyvük meglehetősen eltérő.

Tehát melyik a jobb: bolygókerekes sebességváltó vagy csigahajtómű?

A válasz a berendezés speciális követelményeitől függ. Ha az Ön alkalmazása a nagy nyomatékot, a nagy hatékonyságot, a kompakt méretet és a folyamatos működést részesíti előnyben, általában a nagy nyomatékú bolygókerekes hajtómű a jobb választás. Ha a berendezése nagy csökkentési arányt, alacsony fordulatszámú működést vagy önzáró tulajdonságokat igényel, a csigahajtómű megfelelőbb lehet.

Ez a cikk összehasonlítja a bolygókerekes hajtóműveket és a csigahajtóműveket a szerkezet, a teljesítmény, az alkalmazások és a kiválasztási kritériumok alapján, hogy segítsen kiválasztani a megfelelő ipari sebességváltót.

Mi a különbség a bolygókerekes sebességváltó és a féreghajtómű között?

A legnagyobb különbség az átviteli szerkezetükben rejlik.

A bolygókerekes sebességváltó főként egy napkerékből, több bolygókerekes fogaskerékből, egy gyűrűs fogaskerékből és egy bolygótartóból áll. Több bolygókerekes fogaskerék kapcsolódik egyidejűleg a napkerékhez és a gyűrűs fogaskerékhez, lehetővé téve az átvitt terhelés elosztását több fogaskerék-háló között.

Ez a szerkezet nagy nyomaték/méret arányt biztosít a bolygókerekes hajtóműveknek, és különösen alkalmassá teszi azokat a nehéz alkalmazásokhoz, ahol korlátozott a beépítési hely.

A csigahajtómű ezzel szemben egy csiga- és csigakereket használ az erő továbbítására. A csiga csúszóérintkezőn keresztül hajtja meg a csigakereket, így magas csökkentési arányt biztosít egy viszonylag kompakt szerkezeten belül.

A csigahajtóművek különösen akkor hasznosak, ha az alacsony fordulatszám, a nagy csökkentési arány, a zökkenőmentes működés vagy az önzáró tulajdonságok fontosak.

Ezért a két sebességváltó-típus nem minden alkalmazásban helyettesíti közvetlenül. A helyes választás a gép nyomatékától, fordulatszámától, hatékonyságától, telepítésétől és biztonsági követelményeitől függ.

Bolygóhajtómű vs féreghajtómű: Főbb teljesítménybeli különbségek

Nyomatékkapacitás

A nagy teljesítményű, nagy nyomatékot igénylő alkalmazásoknál a bolygókerekes hajtóművek jelentős előnnyel rendelkeznek.

A bolygókerekes erőátviteli szerkezet elosztja a terhelést több bolygókerekes hajtómű között, csökkentve az egyes fogaskerekek által hordozott terhelést. Ez lehetővé teszi a bolygókerekes hajtóművek számára, hogy nagy nyomatékkapacitást érjenek el, miközben megtartják a viszonylag kompakt házat.

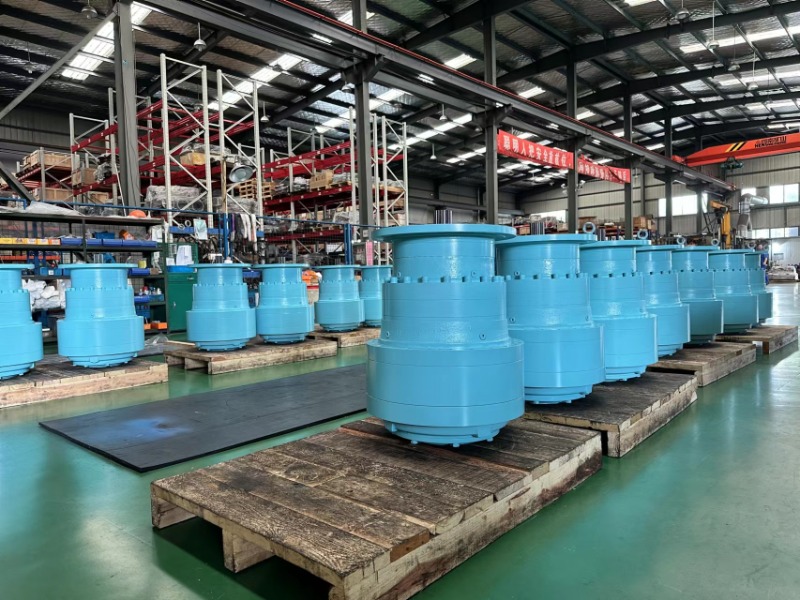

Az SGR nagy nyomatékú bolygókerekes hajtóműcsaládját olyan igényes alkalmazásokhoz tervezték, mint a fúróberendezések, daruk, bányászati ​​gépek és egyéb nehézipari berendezések.

A csigahajtóművek is képesek nagy nyomatékot biztosítani, különösen alacsony fordulatszámon, de csúszóérintkezőjük nagyobb súrlódást és hőt generál. Ez korlátozó tényezővé válhat a nagy folyamatos teljesítményt és hosszú üzemórákat igénylő alkalmazásokban.

Átviteli hatékonyság

A hatékonyság egy másik jelentős különbség.

A bolygókerekes hajtóművek általában nagy mechanikai hatásfokkal rendelkeznek, mivel fogaskerekei elsősorban gördülő érintkezéssel működnek, és a terhelést több fogaskerék-háló között osztják el.

A csigahajtóművek a csiga és a csigakerék közötti csúszó érintkezésre támaszkodnak. Ennek eredményeként általában alacsonyabb a hatékonyságuk, különösen nagy redukciós arányok esetén.

Évente több ezer órát folyamatosan üzemelő berendezéseknél a hatásfok-különbség közvetlenül befolyásolhatja az energiafogyasztást és az üzemeltetési költségeket.

Ezért a napi 24 órás ipari berendezések, nagy teljesítményű hajtások, szállítószalagok, fúróberendezések és más energiaigényes gépek számára a bolygókerekes hajtómű gyakran hatékonyabb választás.

Csökkentési arány

A csigahajtóműveknek fontos előnyük van, ha nagyon nagy csökkentési arányra van szükség.

A csigahajtómű viszonylag kompakt elrendezésben nagy csökkentési arányt tud elérni, így alkalmas nagyon alacsony kimeneti sebességet igénylő alkalmazásokhoz.

A bolygókerekes sebességváltókkal több fokozaton keresztül is magas csökkentési arány érhető el, de a fokozatok hozzáadása növeli a sebességváltó hosszát és összetettségét.

Ezért, ha nagyon nagy áttételre és alacsony fordulatszámra van szüksége, a csigahajtómű megfelelő. Ha nagy nyomatékra és nagy hatásfokra van szüksége, akkor a bolygókerekes hajtómű megfelelő.

Melyik sebességváltó a jobb nagy teherbírású alkalmazásokhoz?

Nagy teherbírású alkalmazások esetén a válasz attól függ, mit jelent a „nehéz teherbírás” a gép számára.

Ha a nagy igénybevétel nagy nyomatékot, lökésterhelést, folyamatos működést, nagy teljesítménysűrűséget és nagy hatásfokot jelent, akkor általában a bolygókerekes hajtómű az erősebb megoldás.

Tipikus alkalmazások: elektromos fúróberendezések, hidraulikus fúrótornyok, bányászati ​​gépek, építőipari gépek, daru- és emelőberendezések, szélerőművek, lánctalpas hajtásrendszerek és nagy teherbírású szállítószalagok.

Ezek a gépek gyakran tapasztalnak nagy indítási nyomatékot, gyakori terhelésváltásokat, ütési terheléseket és hosszú működési ciklusokat. A bolygókerekes hajtóművek tehermegosztó szerkezete kiváló nyomatékkapacitást és üzemi stabilitást biztosít.

A csigahajtóműveket azonban nem szabad nehézipar számára alkalmatlannak tekinteni.

A csigahajtómű kiváló választás lehet, ha az alkalmazás nagy redukciós arányt, alacsony fordulatszámú teljesítményt, derékszögű sebességváltót vagy önzáró viselkedést kíván meg.

Például az SGR nehéz csigahajtómű-megoldásait olyan alkalmazásokhoz tervezték, ahol fontos az önzáró és a stabil alacsony fordulatszámú működés.

Planetáris sebességváltó vs Worm Sebességváltó: melyiket válassza?

Egy egyszerű összehasonlítás segíthet a mérnököknek a kezdeti döntés meghozatalában:

A táblázatot általános műszaki összehasonlításként kell kezelni. A tényleges teljesítmény a sebességváltó kialakításától, áttételétől, kenésétől, terhelésétől, sebességétől és működési feltételeitől függ.

Hogyan válasszuk ki a megfelelő sebességváltót?

Bolygókerekes sebességváltó vagy csigahajtómű vásárlása előtt a berendezésgyártóknak értékelniük kell több kulcsfontosságú paramétert.

Kimeneti nyomaték

Számítsa ki a szükséges folyamatos nyomatékot, valamint a csúcs- és indítónyomatékot. Lökésterheléssel vagy gyakori indításokkal és leállásokkal rendelkező berendezéseknél a megfelelő szerviztényezőt is figyelembe kell venni.

Csökkentési arány

Határozza meg a szükséges bemeneti és kimeneti sebességeket.

Ha a berendezés rendkívül magas redukciós arányt és nagyon alacsony kimeneti fordulatszámot igényel, a csigahajtómű egyszerűbb megoldást jelenthet.

Ha a nagy nyomaték és a hatékonyság fontosabb, a többfokozatú bolygókerekes sebességváltó megfelelőbb lehet.

Működési idő

A folyamatos üzemű berendezéseknél az átviteli hatékonyság és a hőteljesítmény különösen fontos.

A bolygókerekes hajtómű előnyös lehet a folyamatosan üzemelő berendezések számára, mert nagy hatásfoka segít csökkenteni az energiaveszteséget és a hőtermelést.

Telepítési hely

Ha a gépnek szigorú helykorlátai vannak, figyelembe kell venni a nyomatéksűrűséget.

A bolygókerekes hajtóművek nagy nyomatékot biztosítanak egy kompakt szerkezeten belül, így alkalmasak mobil gépekhez, fúróberendezésekhez, lánctalpas hajtásokhoz és más, szűkös helyű alkalmazásokhoz.

Önzáró követelmények

Ha a sebességváltónak meg kell akadályoznia a visszafelé forgást a motor leállása után, az áttételtől és a konkrét kialakítástól függően a csigahajtómű előnyösebb lehet.

Az önreteszelést azonban nem szabad automatikusan a mechanikus fék helyettesítőjeként kezelni, ha a biztonsági előírások pozitív tehertartást írnak elő.

SGR Planetary and Worm Gearbox Solutions

A bolygókerekes sebességváltó és a csigahajtómű közötti választás nem feltétlenül jelenti azt, hogy két egymással versengő termék közül kell választani. Egy tapasztalt sebességváltó-gyártó számára mindkét átviteli technológia értékes lehet a gép követelményeitől függően.

Az SGR nagy nyomatékú bolygókerekes hajtóműveket és ipari csigahajtóműveket egyaránt kínál, lehetővé téve az ügyfelek számára, hogy kiválasszák a berendezéseikhez megfelelő átviteli architektúrát.

Az SGR bolygókerekes hajtóművek a nagy nyomatéksűrűségre, a hatékony erőátvitelre, a kompakt kialakításra és a nagy teherbírású működésre összpontosítanak, míg a csigahajtómű-megoldásait olyan alkalmazásokhoz tervezték, amelyek nagy redukciós arányt, stabil alacsony fordulatszámú teljesítményt és önzáró jellemzőket igényelnek.

Az SGR kombinált bolygó- és csigaátviteli megoldásokat is fejleszt olyan alkalmazásokhoz, amelyek mindkét technológia előnyeit igénylik. Bolygó-csiga kombinált reduktora egyesíti a bolygókerekes hajtóművek magas átviteli hatékonyságát a nagy áttételű csigakerekek önzáró tulajdonságaival.

Az OEM gépgyártók számára a sebességváltó kiválasztása a motor típusa, a kimeneti nyomaték, a redukciós arány, a szerelési konfiguráció, a tengely kialakítása és a működési környezet szerint is testreszabható.

Tehát bolygókerekes sebességváltó vs csigahajtómű: melyik a jobb?

Nincs egyetlen válasz minden alkalmazásra.

Akkor válasszon nagy nyomatékú bolygókerekes hajtóművet, ha a berendezéséhez nagy nyomaték, nagy hatékonyság, kompakt méretek, erős ütésállóság és folyamatos nagy igénybevételű működés szükséges.

Akkor válasszon csigahajtóművet, amikor a berendezés prioritása: nagyon magas csökkentési arányok, alacsony fordulatszámú kimenet, derékszögű sebességváltó, sima működés és önzáró jellemzők.

Az igényes ipari gépek esetében nem feltétlenül az a legjobb sebességváltó, amelyik a legnagyobb forgatónyomatékkal rendelkezik vagy a legalacsonyabb kezdeti ára. A megfelelő megoldás az, amelyik megfelel a gép teljes működési feltételeinek.

Tapasztalt ipari sebességváltó-gyártóként az SGR bolygókerekes, csiga- és kombinált erőátviteli megoldásokat kínál fúróberendezésekhez, bányászati ​​gépekhez, darukhoz, szélenergiához, szállítószalagokhoz, építőipari gépekhez és egyéb ipari alkalmazásokhoz.

A nyomaték, a fordulatszám, az arány, a hatékonyság, a beépítési hely, a terhelési jellemzők és a működési környezet együttes értékelésével a berendezésgyártók olyan sebességváltót választhatnak, amely megbízható teljesítményt és hosszú távú értéket biztosít. (Szerző, SGR, Angie Zhang)
