Az energiaátvitel precíziós vezérlése: A bolygófedél -csökkentők tervezési és alkalmazási stratégiái

A Bolygófelszerelők reduktorok

A bolygófelszerelés-reduktorok, más néven bolygófokozó dobozok, egyfajta precíziós és nagy hatékonyságú átviteli eszköz. Elsődleges funkciójuk a sebesség csökkentése és a nyomaték növelése. Az egyedi "bolygó" átviteli struktúrájuknak nevezték el őket, ahol a központi alkatrészek egy központi felszerelés körül forognak, hasonlóan a nap körüli bolygókhoz.

Alapvető összetevők és azok funkciói

A stésard bolygófelszerelés -redukáló négy fő részből áll:

1. Napfényes fogaskerék : A sebességváltó rendszer közepén helyezkedik el, ez a hajtómű. Általában csatlakozik a motorhoz vagy más energiaforráshoz, és energiabemenetként szolgál.
2. Bolygó sebességváltó : Számos fogaskerék egyenletesen oszlik meg a napsugár körül. A bolygóhordozóra szerelve a saját tengelyükre forognak, miközben a napfényes felszerelés körül is forognak.
3. Bolygóhordozó : Az a keret, amely az összes bolygó fogaskerékét tartja és összeköti. Ez a bolygófelszerelő redukáló , az energia átadása azáltal, hogy a bolygó Gears forog.
4. Gyűrűs fogaskerék : Belső fogas gyűrűs felszerelés, amely az összes bolygó fogaskerékét körülveszi. Általában rögzített és meghajtott felszerelésként működik.

Működési elv

A bolygófelszerelés -reduktor működési folyamata az alábbiak szerint foglalható össze:

1. Energiabemenet : Motor vagy más energiaforrás meghajtja a napfényes fogaskerék nagy sebességgel forogni.
2. Erőátvitel : A forgó napfényes fogaskerék háló a környezőhöz bolygó sebességváltó , ami miatt a saját tengelyükre forognak.
3. Rotáció és forradalom : Mivel a gyűrűs fogaskerék rögzített, a bolygó sebességváltó a napfényes fogaskerék , ami azt okozza, hogy a napsütés központi tengelye körül forognak, miközben a saját tengelyükre forognak. Ez a forradalom vezeti a bolygóhordozó .
4. Teljesítménytermelés : A bolygóhordozó's a forgási sebesség lényegesen alacsonyabb, mint a napfényes fogaskerék's A sebesség, de a nyomatékot erősítik. Ezért a bolygóhordozó A kimeneti végként szolgál, elérve a sebességcsökkentés és a nyomaték -erősítés hatását.

Paraméter -összehasonlítás: Bolygó és más átviteli típusok

Annak előnyeinek kiemeléséhez itt van egy rövid összehasonlítás bolygófelszerelők reduktorok Más hagyományos sebességváltó-típusokkal, például párhuzamos tengelycsökkentőkkel és féregfelszerelésekkel.

Bolygófelszerelők reduktorok: Design, Applications, and Selection Guide

A Planetary Gear reduktorok egyedi szerkezetük és kiváló teljesítményük miatt a modern precíziós meghajtó rendszerek alapvető alkotóelemévé váltak. A tervezés, az alkalmazási területek és a helyes kiválasztási módszerek megértése elengedhetetlen a berendezések hatékony és stabil működésének biztosítása érdekében.

Alkalmazási stratégiák a bolygókészletcsökkentőkhöz

Nagy pontosságú, nagy nyomaték -sűrűségüknek és kompakt méretüknek köszönhetően bolygófelszerelők reduktorok Kritikus szerepet játszanak a különféle iparágakban. Fő alkalmazási területeik a következők:

• Pontossági meghajtó : Az automatizálási berendezésekben, a CNC szerszámgépekben, a robotízületekben, az orvostechnikai eszközökben és a nyomtatógépekben, bolygófelszerelő redukálós a pontos sebesség és a helyzetszabályozás elérésére szolgálnak. Alacsony hátrányuk és nagy merevségük kulcsfontosságú a pontos mozgási pályák és a megismételhető pozicionálási pontosság biztosításához.
• Nagy teherbírású alkalmazások : Olyan berendezésekben, amelyeknek hatalmas nyomatékot kell ellenállniuk, például kohászatban, bányászatban, építőipari gépekben (például daruk, kotrók) és szélturbinákban, bolygófelszerelő redukálós megbízhatóan továbbadhatja a hatalmas energiát, miközben csökkenti a méretét és javítja a berendezések hatékonyságát.
• Különleges környezeti alkalmazások : Néhány speciálisan megtervezett bolygófelszerelő redukálós alkalmazkodhat a szélsőséges környezetekhez. Például, a speciális tömítésekkel és kenőanyagokkal rendelkező modellek stabilan működhetnek durva körülmények között, például magas hőmérsékleten, alacsony hőmérsékleten, vákuumban vagy tisztítószobákban, biztosítva a gyártási vonalak folytonosságát.

Kiválasztási útmutató Bolygófelszerelők reduktorok

A jobboldal kiválasztása bolygófelszerelő redukáló kulcsa annak teljesítményének és hosszú élettartamának biztosításához. Itt vannak a legfontosabb paraméterek és lépések, amelyeket figyelembe kell venni a kiválasztás során:

1. Teljesítményparaméter -megfontolások
   • Hányados : A szükséges kimenet és a bemeneti sebesség határozza meg. Általában egész számként fejezik ki (például 3: 1, 5: 1, 10: 1).
   • Névleges nyomaték : A maximum output torque that the bolygófelszerelő redukáló folyamatosan és biztonságosan képes kezelni névleges körülmények között. A szükséges működési nyomatéknak kevesebbnek vagy egyenlőnek kell lennie ezzel az értékkel.
   • Holtjáték : A angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Névleges kimeneti sebesség : A output speed at which the reducer can operate stably for extended periods under rated torque.
   • Hatékonyság : A ratio of output power to input power, representing energy loss. The efficiency of a single-stage bolygófelszerelő redukáló jellemzően nagyon magas (> 97%).
2. Rögzítési módszer és interfész
   • Karima és bemeneti tengely : Tökéletesen meg kell egyeznie a motor szerelő karimájával és a tengely átmérőjével. A közös interfésztípusok közé tartozik a hengeres, spline vagy a kulccsal tengelyek.
   • Kimeneti végfelület interfész : Válassza ki a megfelelő kimeneti űrlapot a terhelési követelmények, például a szilárd kimeneti tengely, a kulcstartóval ellátott üreges tengely vagy a karima-szerelt kimenet alapján.
3. Környezeti tényezők
   • Üzemi hőmérséklet : Ellenőrizze, hogy a reduktor stabilan működhet a várható környezeti hőmérsékleti tartományon belül, és szükség esetén válasszon magas vagy alacsony hőmérsékletű kenőanyagokat.
   • Behatolásvédelem (IP) besorolás : Válassza ki a bolygófelszerelő redukáló a megfelelő IP -besorolással a munkakörnyezet por- és nedvességi körülményei alapján, hogy megvédjék a belső alkatrészeket a sérülésektől.

A kulcsfontosságú bolygófelszerelés -reduktor paraméterek összehasonlítása

Hogy segítsen megérteni, hogy a bolygófelszerelők reduktorok A különböző igények kielégítése, itt van a kulcs paraméterek összehasonlítása:

Teljesítmény optimalizálása és ipari kilátások

A bolygófelszerelés -csökkentő technológia jövőbeli fejlesztése szorosan kapcsolódik a nagy teljesítmény, az intelligencia és a fenntarthatóság iránti igényhez. A Shanghai Sgr Heavy Industry Machinery Co., Ltd. fejlesztési útja megerősíti ezeket a trendeket, különösen Kompaktitás, modularitás, alacsony rezgés, alacsony zaj , és high-end R&D .

Stratégiák a bolygófelszerelés -reduktor teljesítményének optimalizálására

Az ipari alkalmazásokban a nagyobb pontosság igényeinek kielégítése érdekében a teljesítmény optimalizálása bolygófelszerelők reduktorok A következő szempontokra összpontosít:

1. Moduláris és szabványosított kialakítás :
   • Stratégia : A bolygófelszerelő redukáló (mint például a fogaskerék, a ház) Moduláris módon, a különböző sebességváltó -arányokkal, nyomatékkal és rögzítési módszerekkel gyorsan összeállíthatók. Ez jelentősen lerövidíti a testreszabási időt és csökkenti a termelési költségeket. A Shanghai Sgr Heavy Industry Machinery Co., Ltd. követi ezt az iparági tendenciát, integrálva ezt a koncepciót termékcsaládjába a termelési hatékonyság és a piaci reagálhatóság javítása érdekében.
   • Paraméter Comparison : A moduláris kialakítás jelentős előnyöket kínál szállítási idő and költség összehasonlítva a teljes testreszabással.

     	Moduláris termékek	Testreszabott termékek
     	Rövid szállítási idő, alacsonyabb költségek .	Hosszabb szállítási idő, magasabb költségek .

2. Zaj- és rezgéscsökkentési technológia :
   • Stratégia : Csökkentve a zajt és a rezgést bolygófelszerelő redukáló kulcsfontosságú a teljesítmény és a felhasználói élmény javításához. Ezt elsősorban a fogaskerekes fogak profiljának optimalizálásával, a nagy pontosságú őrlési folyamatok (például a Shanghai SGR négytengelyes összeköttetési komplex profil-csiszológépének) használatával érik el, és a nagy teljesítményű ház anyagokat és a csillapító struktúrákat választják. A pontos összeszerelés és kiegyensúlyozás szintén hatékonyan csökkenti a rezgés forrásait.
   • Technológiai összehasonlítás :

     	Standard spur fogaskerekek	Spirális fogaskerekek	Precíziós földi fogaskerekek
     	A zaj és a rezgés nagyobb , alkalmas alacsony zajszintű alkalmazásokra.	Zaj és rezgés kisebb , magasabb terhelési kapacitás, magas torque és nagy pontosságú alkalmazásokhoz.	Rendkívül alacsony zaj és rezgés , a legmagasabb pontosság, amely az alapvető technológiát képviseli a csúcskategóriás gyártók számára, mint például a Shanghai Sgr.

A jövőbeli trendek Bolygófelszerelő redukáló Technológia

A fejlődésen alapul Shanghai Sgr Heavy Ipari Machinery Co., Ltd., Az iparág legfontosabb jövőbeli trendei a következők:

1. Intelligencia és digitalizálás :
   • Trend : Jövő bolygófelszerelő redukálós nem csupán az egyszerű mechanikus alkatrészek lesz. Az érzékelők integrálásával valós időben figyelemmel kísérhetik saját hőmérsékletüket, rezgésüket és kenési állapotát, és feltölthetik az adatokat a felhőbe elemzés céljából. Ez lehetővé teszi prediktív karbantartás , korai figyelmeztetések biztosítása a kudarcok bekövetkezése előtt, és ezáltal megakadályozva a költséges állásidőt.
   • Relevancia a sanghaji sgr számára : A company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Könnyű és magas integráció :
   • Trend : Mivel a robotika és az automatizálási berendezések kisebb méretű és alacsonyabb súlyt igényelnek, bolygófelszerelő redukálós fejlődik, hogy kompaktabbá és könnyebbé váljanak. Az új anyagok, a gyártási folyamatok (például az integrált formázási technológia) és az optimalizált szerkezeti tervek lehetővé teszik a reduktorok számára, hogy kisebb méreteket és könnyebb súlyokat érjenek el, miközben fenntartják a nagy terhelési kapacitást.
3. High-Precision Manufacturing and R&D :
   • Trend : A nagy pontosság a bolygófelszerelő redukáló's versenyképesség. Az olyan fejlett berendezések, mint a belföldön innovált toroid féreg és főzőlap mérőeszköz, valamint a PHD -kből és az idősebb mérnökökből álló K + F -csapat, kulcsfontosságúak a termék pontosságának javításában és a technológiai árok felépítésében. A Shanghai Sgr Heavy Industry Machinery Co., Ltd. sikere igazolja a csúcskategóriás berendezésekbe és a tehetségbe történő hosszú távú beruházását.

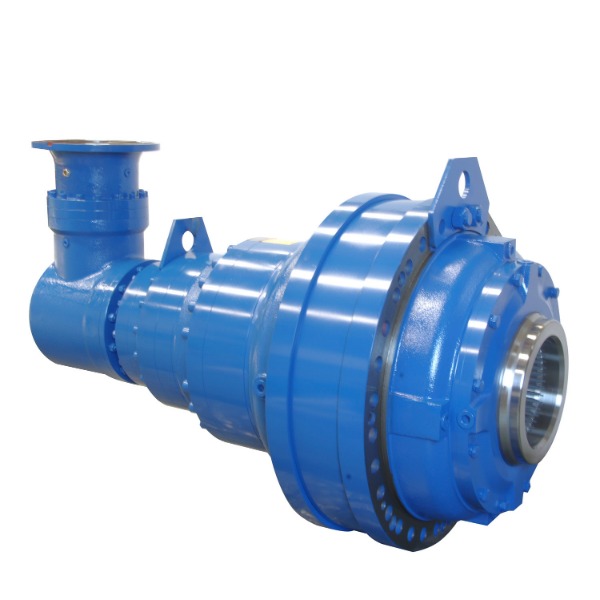

Karima bemenet derékszögű nagy kimeneti nyomaték bolygófokozat -sebességváltó motorral
