A sebességváltó gyártás titkai

Az SGR termékmenedzsereként, egy híres kínai sebességváltó-gyártó cégnél, amely több mint 15 éves tapasztalattal rendelkezik a hajtómű-átviteli rendszerek terén – tanúja lehettem annak, hogy az aprólékos tervezés hogyan alakítja át a nyersacélt kritikus energiamegoldássá.

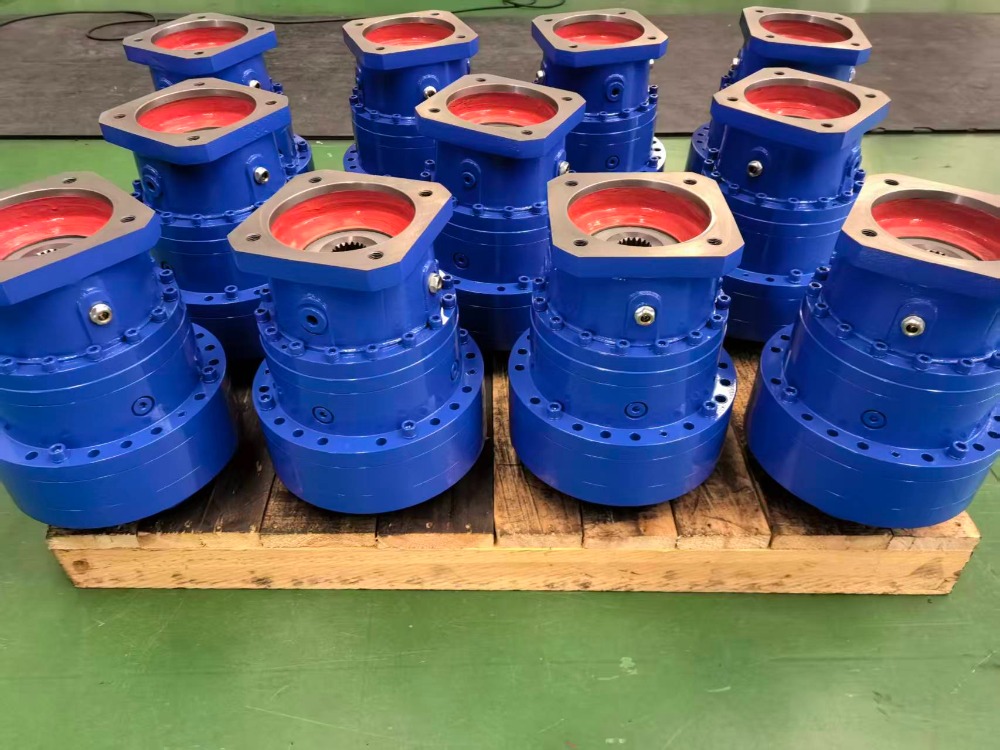

Több száz modellből álló N-sorozatú bolygókerekes hajtóműveink megbízhatóak az olyan igényes szektorokban, mint a gépipar, a bányászat, a tengerészeti segédrendszerek, a kohászat, a gumifeldolgozás és a textilnyomtatás.

Az SGR-t azonban nem csak a méretek különböztetik meg egymástól – ez a gyártás minden szakaszába beágyazott szigor. Az anyagválasztástól a végső érvényesítésig a sebességváltó-gyártás a kohászat, a precíziós megmunkálás és a minőség-ellenőrzés szimfóniája. Itt felfedjük az SGR megbízható, nagy teljesítményű bolygócsökkentői mögötti alapvető titkokat.

Nyersanyag kiválasztása: a tartósság alapja

Az út jóval a megmunkálás előtt kezdődik – a megfelelő acéllal. Az olyan kritikus alkatrészekhez, mint a napkerék, a bolygótartó és a belső gyűrűs fogaskerék, az SGR kizárólag kiváló minőségű ötvözött szerkezeti acélokat, például 20CrMnTi-t használ. Ez az anyag kivételes edzhetőséget és kifáradási szilárdságot kínál, ami elengedhetetlen a nehéz ipari környezetben gyakori ciklikus terhelések és ütések ellenállásához. Minden tételen spektrális analízisen és ultrahangos vizsgálaton esik át érkezéskor, így biztosítva a nulla belső hibákat. Mivel a nagy nyomatékú alkalmazásoknál még a mikroszkopikus méretű szennyeződések is idő előtti meghibásodáshoz vezethetnek. Az SGR-nél hiszünk abban, hogy a teljesítmény molekuláris szinten kezdődik.

Durva megmunkálási hőkezelés: alakítási szilárdság

Az ellenőrzést követően a nyersdarabokat precíziós kovácsolásnak vetik alá a szemcseáramlás összehangolása és a mechanikai integritás javítása érdekében. Ezt követi a durva esztergálás és marás a CNC-központokon a hálóhoz közeli formák elérése érdekében – megőrizve az optimális anyagszerkezetet a hőfeldolgozásra való felkészülés során.

Az igazi átalakulás a hőkezelés során következik be. Az alkatrészeket szabályozott atmoszférájú karburálásnak és kioltásnak vetik alá, amelyet alacsony hőmérsékletű temperálás követ. Ez az eljárás edzett felületet (HRC 58–62) biztosít a kopásállóság érdekében, miközben megtartja a szívós, képlékeny magot, amely repedés nélkül nyeli el az ütéseket. Ez a kettős tulajdonságú profil nem vitatható olyan alkalmazásokban, mint a bányászati ​​szállítószalagok vagy tengeri csörlők, ahol a hirtelen terhelési kiugrások mindennaposak. Az SGR többkamrás hőkezelő vonalai ±0,05%-os szénpotenciál pontosságot biztosítanak, minimalizálva a torzítást és maximalizálva a konzisztenciát.

Finom megmunkálás: ahol a mikronok határozzák meg a kiválóságot

Az utóhőkezelést követően az alkatrészek nagy pontosságú megmunkálási fázisba kerülnek – ez a hajtómű finomításának szíve. A fogaskerekek csiszolása fejlett CNC profilcsiszológépeken történik, így akár AGMA 12-es fogpontosság érhető el. Ez biztosítja a sima kötést, minimális átviteli hibát és 85 dB alatti zajszintet – még teljes terhelés mellett is.

Emellett az SGR egy négytengelyes komplex felületű CNC-csiszológéppel is fel van szerelve, amely nemcsak a szabványos evolúciós fogaskerekeket, hanem bonyolult geometriákat is képes kezelni, például toroid csigaprofilokat. Ez a sokoldalúság lehetővé teszi számunkra, hogy megőrizzük a geometriai hűséget a teljes termékkínálatunkban, a kompakt N200-as egységektől a masszív, akár 540 000 N·m-ig terjedő N885-modellekig. Az ilyen pontosság közvetlenül nagyobb hatékonyságot (>96%), csökkent vibrációt és hosszabb élettartamot jelent – ​​ez a kulcsfontosságú különbség azokon a piacokon, ahol az állásidő több ezer óránkénti költséggel jár.

Összeszerelés és végső érvényesítés: mérnöki bizalom minden egységben

Az összeszerelés egy klímaszabályozott műhelyben történik, ahol a technikusok szabványos munkautasításokat követnek a csapágyak, tömítések és tengelyek beszereléséhez. A kritikus paraméterek – mint például a holtjáték csapágy előfeszítése és a koncentricitás – valós időben figyelhetők digitális nyomaték- és elmozdulásérzékelők segítségével. Az összeszerelés azonban csak a történet fele. Minden N-sorozatú reduktor szigorú teljesítményteszten esik át a szállítás előtt:

Terhelés nélküli bejáratás: Ellenőrzi a sima forgást és az alapszintű zajt.

Teljes terhelésű tartóssági teszt: Valós körülményeket szimulál a hőmérséklet-emelkedés, a hatékonyság és a vibráció ellenőrzéséhez.

Méretellenőrzés: A koordináta mérőgépek (CMM) megerősítik a kritikus szerelési és beállítási méreteket.

A tömítés integritásának ellenőrzése: nulla szivárgást biztosít termikus ciklus alatt.

Csak az összes kritériumot teljesítő egységek kapnak tanúsítványt és csomagolást. Minden sebességváltó egyedi QR-kóddal van ellátva, amely lehetővé teszi a teljes életciklus nyomon követhetőségét – az acélműtől a végfelhasználói telephelyig.

Az SGR-nél nem csak sebességváltókat gyártunk; mi mérnökök bízunk. N-sorozatú bolygócsökkentőink nem egyetlen áttörésnek köszönhetők, hanem az értéklánc minden láncszemének fegyelmezett végrehajtása révén – az anyagtudománytól a végső érvényesítésig.

Egy olyan korszakban, amikor az „elég jó” már nem fogadható el, az SGR továbbra is szilárdan biztosítja az import-csere minőséget helyi támogatással, moduláris rugalmassággal és bizonyított tartóssággal. Legyen szó alagútfúrógépről vagy hajófedélzeti daruról, sebességváltóink csendesen, hatékonyan és megbízhatóan működnek – mert a nehéziparban nincs második esély. Ez a sebességváltó-gyártás igazi titka: a precizitás nem kötelező – ez minden. (Szerző, SGR, Angie Zhang)
