Milyen alapelvei és jellemzői vannak a bolygófelszerelések reduktorokról?

A reduktorok nagy családjában, bolygófelszerelők reduktorok széles körben használják a szervóban, a léptetőben, a DC -ben és más sebességváltó rendszerekben, kis méretük, nagy sebességváltó hatékonysága, széles redukciós tartományuk, nagy pontosság és sok más előny miatt. A bolygófelszerelés reduktorának funkciója a sebesség csökkentése, a nyomaték növelése és a tehetetlenségi arány terhelési/motoros pillanatának csökkentése a pontos sebességváltó biztosítása mellett.

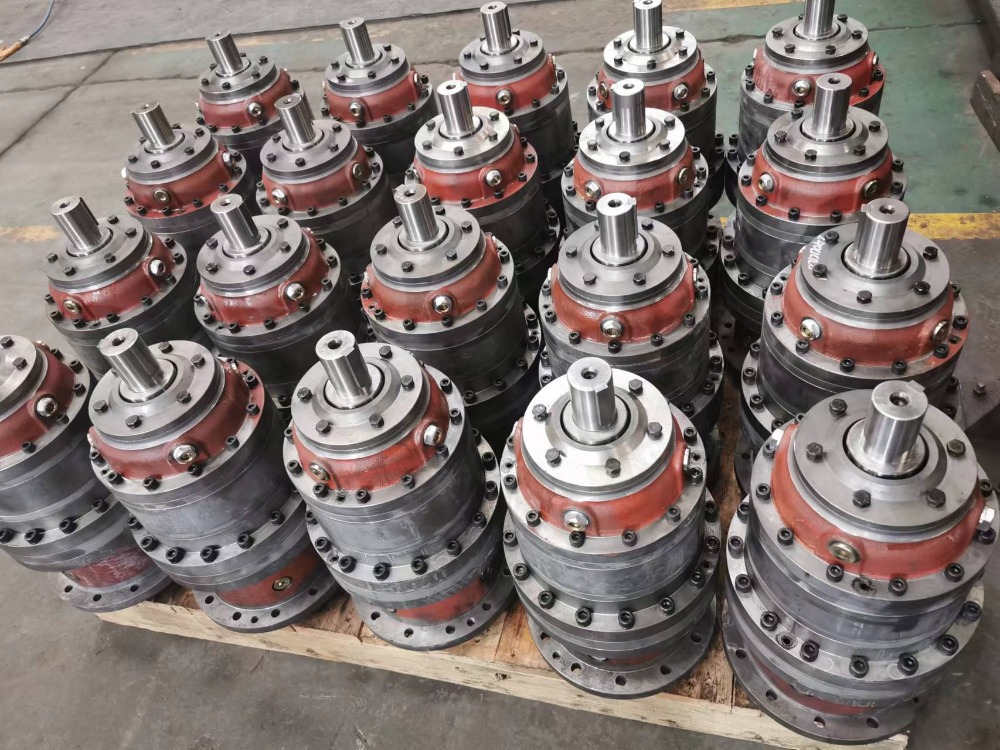

Az SGR termékrendszerében az egyik vezető bolygófelszerelés -redukáló gyártó, a Planetary Gear Reducer szintén az egyik "csillagtermék". Az N sorozatú, az SGR által kifejlesztett és előállított Planetary Gear Reduker 20crmnti karburizált és oltott fogaskerekes csiszolást használ, több fogakkal a terhelés, a stabil és megbízható működés, a magas mechanikai hatékonyság és az egyéb előnyök felosztására. Már 2009-ben az N sorozatú Planetary Gear Reducer elnyerte az "Első díjat a tudományos és technológiai eredményekért a Gear Industry-ban" tanúsítványa a China Gear Professional Association-től abban az évben, és "Shanghai csúcstechnikai eredmények átalakítási projektjeként" is elismerték, és találmányi szabadalmat kapott.

(1) A bolygófelszerelés reduktorának átviteli elve

A bolygófelszerelés reduktorának alapvető átviteli szerkezete 4 részre oszlik:

① Napfelszerelés: A bolygófelszerelési rendszer közepén helyezkedik el, csatlakoztatva a motor kimeneti tengelyéhez.

② Planetáris fogaskerék: A napfényfutás körül forog, általában több bolygófegyverrel, hogy biztosítsa az egyenletes terheléseloszlást.

③ Planet hordozó: Támogatja a bolygó fogaskerékeit, általában a kimeneti tengelyhez csatlakoztatva.

④ Külső gyűrűs fogaskerék: A bolygó fogaskerekei a külső gyűrűs fogaskerékkel hálószálakkal szállítják az energiát a kimeneti tengelyre.

A bolygófelszerelés reduktorának vezetési forrása közvetlen csatlakozással indítja el a napsütést, és a napfényfedel meghajtja a bolygófuvarozószekrényen összeszerelt bolygó fogaskerekeket. A teljes bolygófegyver -rendszer automatikusan forog a külső gyűrűs fogaskerék mentén, és a bolygó hordozója összekapcsolja a kimeneti tengelyt a lassulás céljának elérése érdekében. A magasabb redukciós arányhoz több színpadi fogaskerekek és bolygó fogaskerekek megsokszorozását és felhalmozódását igényli.

(2) A bolygófelszerelők lassulási jellemzői

a. Nagy nyomaték, erős terhelés: A hagyományos párhuzamos sebességváltóval összehasonlítva a bolygófegyver -reduktornak van a nagy nyomaték és a kompakt szerkezet előnyei. A hagyományos fogaskerekeket nagyon kevés pontos érintkezési felületek extrudálása hajtja a két fogaskerék között, és az összes rakomány nagyon kevés sebességváltó érintkezési felületre koncentrálódik, ami könnyen súrlódást és törést okoz a fogaskerekek között. A Planetary Gear Redukernek több nagyobb területe és 360 fokos egységes terhelése van a sebességváltó érintkezési felületein. A többszörös sebességváltó felülete egyenletesen tartalmazza a pillanatnyi ütközéseket, így jobban képes ellenállni a nagyobb nyomaték hatásainak, és a test és a csapágy alkatrészei nem sérülnek meg vagy nem törnek el a nagy terhelések miatt.

b. Kompakt szerkezet és kicsi méret: A hagyományos sebességváltó -reduktorokhoz képest a bolygófelszerelők reduktorok előnyei vannak a kompakt szerkezetnek és a kis méretnek; A hagyományos fogaskerék -reduktorok redukciós arányát a fogaskerekek számának többszörös értékével kell előállítani, és van bizonyos távolság a nagy és a kis fogaskerekek között, tehát a sebességváltónak nagy a helye a befogadáshoz! A magas redukciós arány elérése érdekében több mint két redukciós sebességváltót kell csatlakoztatni és kombinálni, ami nagyon nagy térfogatot és súlyt eredményez. A bolygófelszerelés -reduktor szerkezete többször csatlakoztatható a szükséges számú szakasz szerint, és több szakasz külön -külön kombinálható. A Planetary Gear reduktornak kompakt szerkezete, kicsi mérete, könnyű és könnyű megjelenése van, és alkalmazási forgatókönyvei sokkal változatosabbak.

c. Nagy hatékonyság és alacsony zaj: A hagyományos fogaskerék -reduktorokhoz képest a bolygókészülékcsökkentőknek a nagy hatékonyság és az alacsony zaj előnyei vannak; A Planetary Gear kombinációja egyedülálló többpontos egyenletes illeszkedéssel rendelkezik, és a külső fogaskerék ív-rögzítő szerkezete a külső fogaskerék-gyűrűt és a bolygófelszerelést szorosan kombinálja, és a fogaskerekek nagymértékben illeszkednek. A bolygófelszerelés hatékonyságának javítása mellett maga a kialakítás elérheti a nagy pontosságú pozicionálást. Ezen túlmenően, ha egyszerre több bolygófogascal a külső fogaskerék -gyűrűvel összekeverik, a bolygófelszerelés csökkenti az egyetlen fogaskerék terhelését, ezáltal csökkentve a zajt.

(3) Az SGR N sorozatának mechanikai paraméterei

Az N sorozatú, az SGR által kidolgozott és előállított n sorozatú bolygófelszerelők mechanikai paraméterei a következők:

· Gyűrűs fogaskerék -specifikációk: 200 ~ 885 mm

· Kimeneti nyomaték tartomány: T2≤540000N.M

· A sebességarány: i ≥3

· Moduláris tervezés, sorozatos specifikációk és speciális termelés

· A bemeneti végnek kerek lyukak, spline lyukak, kerek tengelyek, belső vagy külső spline tengelyek, további karimák, fékek stb.

· A kimeneti végtípus kerek tengelyekkel, üreges tengelyekkel, tágulási lemezekkel, belső vagy külső spline tengelyekkel, további összekötő lemezek, fogaskerekek, karimák stb.;

· Számos megfelelő kiegészítő létezik, például hűtő- és kenési eszközök, ellenőrző szelepek stb., És a felhasználók választhatják a kiegészítőket az igényeik szerint.

Ezen túlmenően az SGR N sorozatú bolygófelszerelés -reduker termékhelyzete: "Az importált hasonló redukerek cseréje" (helyettesíthető hasonló márkák termékeivel, például a Brevni, a Dynamic, a Rossi, a Bonfilioli stb.). A tervezési koncepció és a termelési technológia szinkronizálva van néhány európai országgal. A lokalizált szolgáltatások miatt a felhasználók olyan ipari területeken elismerték, mint például építőipari gépek, hajó segédgépek, bányászati ​​gépek, textilnyomtató és festőgépek, jó költségteljesítményű. (Szerző: SGR, Angie Zhang)
