Melyek a reduktorok típusai és jellemzői?

Az energiaátviteli iparban a redukáló egy redukciós sebességváltó eszköz, amely megfelel a sebességnek, és továbbítja a nyomatékot a Prime Mover és a Working Machine vagy a működtető között. Különböző iparágakban széles körben használják, beleértve a műszaki gépeket, a hajó kiegészítő gépeit, a bányászati ​​gépeket, a textilnyomtatást és a festőgépeket, a kohászati ​​ipar, a hajógyártó ipar,

A bolygófelszerelés -reduktor gyár fő termékei a következők: bolygófelszerelés -reduktorok, toroid féregcsökkentők, kombinált reduktorok, hengeres féregcsökkentők, kicsi redukciós motorok stb. Ezek a reduktorok mind a sebességváltók kategóriájába tartoznak, és olyan mechanikus eszközök, amelyek a boldódást és a nyomaték növekedését elérik a különböző sebességváltó rendszerek.

A sebességváltó reduktor a leggyakrabban használt reduktor típus. A fogaskerék -reduktor sebességváltójában minden sebességfokozatot meghajtanak a sebesség csökkentése érdekében. A fogaskerék -reduktor mindegyik szinten fogaskerékpárokból áll. Például egy kis fogaskerék nagy sebességfokozatot hajt végre a mechanikus lassulás elérése érdekében. Többszintű szerkezetet használva, a mechanikai lassulási hatás jelentősen megnövekedhet, és a nyomatékhatás növelhető.

Az átviteli szakaszok száma szerint a reduktorok egylépcsős és többlépcsős reduktorokra oszthatók; A fogaskerekek alakja szerint fel lehet osztani hengeres fogaskerekek reduktorokra, ferde sebességváltókra, valamint kúpos és hengeres sebességváltókra; A sebességváltó elrendezése szerint kibővített, megosztott és koaxiális reduktorokra oszthatók.

Általánosságban a reduktorok általános osztályozása és jellemzői a következők:

(1) Egylépéses hengeres fogaskerék-redukáló

Az egylépéses hengeres fogaskerék-reduktor szerkezete viszonylag egyszerű, amely pár hengeres fogaskerékből áll, könnyen gyártható és karbantartható. A fogaskerék fogak lehetnek SPUR, spirális vagy heringcsont, az alkalmazandó redukciós arány tartomány 3-10, és az átviteli pontosság átlagos.

(2) Kétlépcsős hengeres fogaskerék-redukáló

A kétlépcsős hengeres fogaskerék-reduktor egy olyan sebességváltó, amely nagyobb redukciós arányt ér el a kétlépcsős hengeres fogaskerekek összeillesztésével. Az egylépéses hengeres fogaskerék-redukálóval összehasonlítva a kétlépcsős hengeres fogaskerék-reduktor nagyobb redukciós arányt és nagyobb nyomatékkimenetet képes biztosítani, és alkalmas olyan alkalmazásokhoz, amelyek nagyobb redukciós arányt és nagy nyomaték kimenetet igényelnek. Három típusú kettős stádiumú hengeres fogaskerék-reduktorok léteznek: tágulási típus, osztott típus és koaxiális típus. Az alkalmazandó redukciós arány tartomány 8-60, és az átviteli pontosság átlagos.

(3) Egylépéses ferde fogaskerék-redukáló

Az egylépéses ferde fogaskerék-reduktor egy mechanikus eszköz, amely a lassulást és a nyomaték növekedését éri el egy páros fogaskerék párosítója révén. A hengeres fogaskerék -reduktorokkal összehasonlítva a ferde fogaskerekeket elsősorban az átviteli irány megváltoztatására és a lassulás elérésére használják. Az egylépcsős ferde sebességváltó alkalmazandó redukciós arány tartománya 8-10. Az átviteli aránynak nem szabad túl nagynak lennie ahhoz, hogy csökkentse a ferde fogaskerék méretét és megkönnyítse a feldolgozást. Az egylépéses ferde fogaskerék-reduktert olyan sebességváltókhoz használják, ahol két tengely keresztezi.

(4) Ferde és hengeres fogaskerék -reduktor

A ferde és hengeres fogaskerék-reduktor alkalmazandó redukciós arány tartománya 8-40. A ferde fogaskerekek nagy sebességű szakaszban vannak elrendezve, hogy csökkentsék a ferde fogaskerekek méretét. A ferde fogaskerekek egyenes fogak vagy ívelt fogak lehetnek. A hengeres fogaskerekek többnyire spirális fogak, amelyek ellensúlyozhatják a ferde fogaskerekek tengelyirányú erejét. A térfogat viszonylag nagy, és az átviteli pontosság átlagos.

(5) Féregfelszerelő reduktor

A Worm Gear Reduker egy általános sebességváltó eszköz, amely a lassulást és a nyomaték növekedését éri el a féreg és a féregkerék révén. Az egylépéses féregcsökkentő 10-80 redukciós arányra alkalmas. Fő tulajdonsága az, hogy fordított önzárási funkcióval rendelkezik, és nagyobb redukciós aránya lehet. A bemeneti tengely és a kimeneti tengely nem ugyanazon a tengelyen vagy ugyanabban a síkon található.

Általában azonban nagy méretű és alacsony átviteli hatékonyságú. A Worm Gear Reduker alacsony pontosságú és időszakos munkával alkalmas alkalmakra alkalmas.

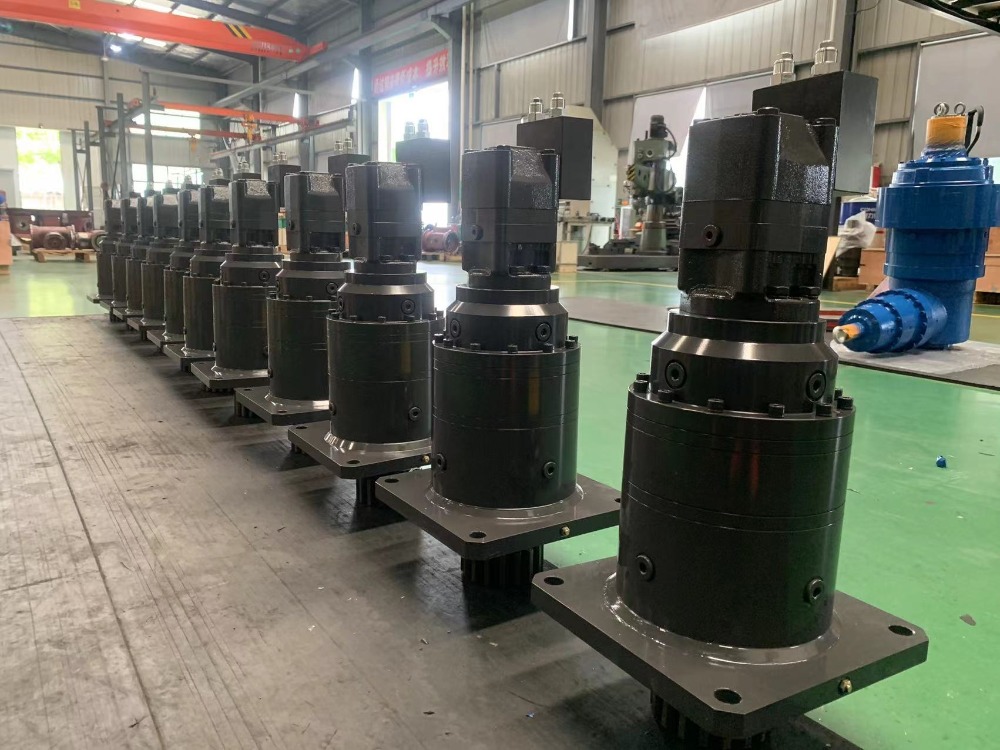

(6) Bolygófelszerelő redukáló

A Planetary Gear Reduker egy nagyon hatékony sebességváltó eszköz, amely a bolygófokozó rendszeren keresztül lassulást és nyomaték növekedését éri el. A nagy hatékonyság, a nagy nyomaték, az alacsony zaj és a kompakt kialakítás előnyei vannak. Az egylépcsős csökkentési arány általában legalább 3, a maximális pedig az általános

Legfeljebb 10 -nél több. Más reduktorokhoz képest a bolygófelszerelők reduktorok nagy merevség, nagy pontosságú, nagy sebességváltó, nagy nyomaték és kis méret jellemzőivel rendelkeznek. A legtöbb bolygófelszerelés -reduktorot léptetőmotorokra és szervomotorokra telepítik, hogy csökkentsék a sebességet, növeljék a nyomatékot és megfeleljenek a tehetetlenségnek.

A fenti 6 típusú reduktorok mind a sebességváltó reduktorok kategóriájába tartoznak, de egyedi szerkezeti jellemzőkkel rendelkeznek és alkalmasak különböző alkalmazási forgatókönyvekre. Az SGR Planetary Gearbox gyár emlékezteti Önt, hogy a fogaskerék-reduktor kiválasztásakor átfogóan mérlegelnie kell a redukciós arányt, az átviteli hatékonyságot, a munka zaját, a terhelési kapacitást, a hely korlátozásait és az önzárási képességet bizonyos forgatókönyvekben, amelyek a tényleges alkalmazásokban szükségesek. (Szerző: SGR, Angie Zhang)
